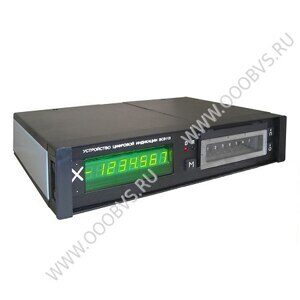

ВС5113 устройство цифровой индикации

Устройство цифровой индикации ВС5113; ВС 5113; ВС-5113; УЦИ ВС5113; ВС 5113; ВС-5113; купить УЦИ ВС5113; ВС 5113; ВС-5113; цена ВС5113; ВС 5113; ВС-5113; купить дешевле ВС5113; ВС 5113; ВС-5113; купить дешевле ВС5113; ВС 5113; ВС-5113; технические характеристики УЦИ ВС5113; ВС 5113; ВС-5113.

НАЗНАЧЕНИЕ УСТРОЙСТВА ВС5113

Устройство цифровой индикации ВС5113 обеспечивает контроль линейных или угловых перемещений по одной оси координат с помощью первичных измерительных преобразователей перемещений на базе угловых или линейных фотоэлектрических инкрементных круговых или линейных преобразователей перемещений типа ЛИР (напряжение питания ИП - 5 В, ток потребления - не более 300 мА, выходной сигнал - ТТЛ), или других типов, имеющих аналогичные характеристики, индикацию положения подвижных механизмов станка или другой машины, в котором оно применяется и используется в качестве специализированного вспомогательного комплектующего изделия в системах контроля (индикации) механических перемещений.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ ВС-5113

УЦИ обеспечивает индикацию отсчета перемещения	в диапазонах от минус 9999999 до плюс 9999999
УЦИ обеспечивает индикацию текущего отсчета перемещения при частоте следования сигналов с ИП	0 - 250 кГц
УЦИ обеспечивает переключение направления оси координат
УЦИ обеспечивает интерполяцию сигналов с ИП с коэффициентом	1 или 2, или 4.
УЦИ обеспечивает задание скорости перемещений в диапазоне	0 - 9999,99 мм/мин с дискретностью 0,01 мм/мин
УЦИ обеспечивает восстановление и автозапись значения координаты опорной точки по сигналу опорной точки от ИП с блокировкой зоны опорной точки от внешнего переключателя
УЦИ обеспечивает ввод на индикаторные табло УЦИ произвольного значения начального отсчета
Информация, введенная в УЦИ, сохраняется в энергонезависимой памяти
УЦИ обеспечивает выполнение до 1000 кадров управляющей программы - позиционирования, арифметических и логических операций
УЦИ обеспечивает выполнение до 1000 кадров циклической программы управления релейными входами-выходами
Ток коммутации по каждому из 48 входов управления УЦИ	не превышает 10 мA при напряжении питания (24 ± 3) В
При выдаче команд управления (32 выхода) УЦИ обеспечивает коммутацию внешних электрических цепей постоянного тока	до 1000 mA при напряжении внешнего источника электропитания от 5 до 30 V
УЦИ обеспечивает управление по двум осям координат приводами постоянного тока в следящем режиме. Параметры выходного аналогового сигнала	± 10 В на нагрузке 2 кОм
УЦИ обеспечивает электропитание ИП - напряжением - током нагрузки	(5 ± 0,25) В не более 300 мА
Электропитание УЦИ осуществляется	от сети переменного тока напряжением (24 ± 3) В и частотой от 49 до 61 Гц
Мощность, потребляемая УЦИ от электропитающей сети	не превышает 15 Вт
Габаритные размеры ВС-5113	325х95х280 мм
Масса ВС-5113
