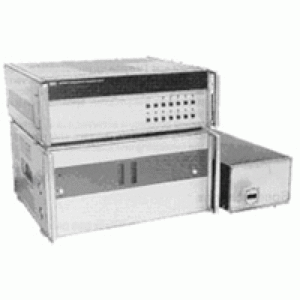

  Ваттметр поглощаемой мощности МК3-71 фото

НАЗНАЧЕНИЕ ВАТТМЕТРА МК3-71

Ваттметр поглощаемой мощности МК3-71 предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных СВЧ-колебаний, среднего значения мощности в импульсе, частоты повторения, длительности и энергии импульсов в волноводном тракте.

Применяется для настройки, испытаний и лабораторных исследований - СВЧ-источников высокого уровня мощности, а также для поверки и аттестации СВЧ-ваттметров проходящей мощности.

Конструктивно состоит из трех функционально законченных блоков: гидравлического, измерительного и высокочастотного.

Ваттметр поглощаемой мощности МК3-71 имеет два независимых канала: калориметрический и канал импульсных измерений. В калориметрическом канале реализована прямоотсчетная схема измерения среднего значения мощности СВЧ-сигналов.

В качестве первичного преобразователя в канале импульсных измерений применена индикаторная головка с СВЧ-диодом, совмещенная с нагрузкой.

Предусмотрены режимы автоматической установки нуля, калибровки, автоматического выбора пределов измерения, диагностирования на уровне функциональных узлов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МК3-71

Относительная влажность воздуха при 35°С 95%
Питание прибора (220 ± 22) В
(50 ± 0,5) / (60 ± 0,6) Гц
Потребляемая мощность 700 В*А
Диапазон частот 5,64 - 37,5 ГГц
Пределы измерения средних значений мощности 10- 6000 Вт
Пределы измерения средней мощности в импульсе 1 - 140 кВт
Пределы измерения энергии импульса 100 - 6000 мДж
Пределы измерения частоты повторения импульса 50 - 5000 Гц
Пределы измерения длительности импульсов 4 - 200 мкс
Пределы измерения СВЧ тракт волновод
Погрешности измерения средних значений мощности (без учета погрешности рассогласования) по калориметрическому каналу ±5 % (10 -100 Вт)
±4 % (100 - 6000 Вт)
Погрешности измерения средних значений мощности (без учета погрешности рассогласования) по каналу импульсных измерений ±10 % (10 -100 Вт)
±8 % (100 - 6000 Вт)
Погрешности измерения средних значений мощности (без учета погрешности рассогласования) средней мощности в импульсе ±7 %
Погрешности измерения средних значений мощности (без учета погрешности рассогласования) энергии импульса ±6 %
Погрешности измерения средних значений мощности (без учета погрешности рассогласования) частоты повторения ±1 %
Погрешности измерения средних значений мощности (без учета погрешности рассогласования) длительности импульса ± 1.2 %
Максимально допустимый уровень мощности на СВЧ входе (пик)
при длительности импульсе140 кВт
не более 10 мкс
КСВН 1.2 (0.001 - 1.0 ГГц)
1.3 (1.0 - 1.6 ГГц)
Габариты
 - измерительного блока
 - гидравлического блока
 - блока высокочастотного (СВЧ нагрузка)

483х173х506 мм
490х265х485 мм
242х162х644 мм
Масса
- измерительного блока
 - гидравлического блока
 - блока высокочастотного (СВЧ нагрузка)

17 кг
31 кг
14 кг
