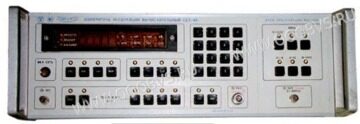

  Измеритель модуляции вычислительный СК3-45 фото

НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ СК3-45

Измеритель модуляции вычислительный СК3-45 предназначен для оперативного измерения следующих параметров:
- напряжения входного сигнала;
- коэффициента AM;
- девиации ЧМ сигнала;
- девиации ФМ сигнала;
- частоты модулирующего сигнала;
- коэффициента гармоник модулирующего сигнала.

В приборе предусмотрена возможность работы со сменным блоком Я4С-103, предназначенным для расширения диапазона частот входного сигнала до 10 ГГц. При работе со сменным блоком диапазон несущих частот в режиме ЧМ от 4 до 10000 МГц, в режиме ДМ от 4 до 500 МГц.

Прибор может встраиваться в системы, работающие с каналом общего пользования (КОП).

Прибор может быть применен для оперативного измерения модуляционных параметров сигналов связной н измерительной аппаратуры в таких областях как:
- низовая УКВ радиосвязь с ЧМ, КВ магистральная связь;
- радиоизмерительная техника;
- УКВ ЧМ радиовещание и звуковое сопровождение телевидения;
- автоматизированные измерительные системы.

Кроме этого прибор может использоваться в качестве прецизионного демодулятора AM или ЧМ сигнала.

РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ СК3-45

- температура окружающего воздуха от 5 до 40ºС
- относительная влажность воздуха до 98% при температуре 293 К (25ºС);
- напряжение сети 220±22 В, с частотой 50±0,5 Гц

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЯ СК3-45

Диапазон несущих частот,

0,1 – 1000 МГц

Диапазон несущих частот с блоком ВЧ Я4С-103

0,1 - 10000 МГц

Пределы измерения
- коэффициента AM
- девиации частоты
- коэффициента гармоник огибающей
- модулирующей частоты


0,1 – 100 %
1-106 Гц
1-10 %
0,02-200 кГц

Пределы основной погрешности измерения:
- коэффициента AM
- девиации частоты
- напряжения входного сигнала
- коэффициента гармоник огибающей


±2 %
±2 %
±(2-3) дБ
±10 %

Диапазон измерений напряжения входного сигнала в диапазоне частот от 0,1 до 1000 МГц

0,1 – 1 В

Пределы допускаемой относительной погрешности измерений входного напряжения

±2 дБ

Потребляемая мощность

120 В·А

Габаритные размеры СК3-45

490х175х480 мм

Масса прибора СК3-45

17,5 к
