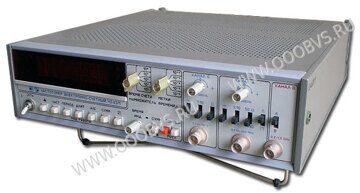

  Ч3-63/1 частотомер электронносчетный фото

НАЗНАЧЕНИЕ ЧАСТОТОМЕРА Ч3-63/1

Частотомер электронно-счетный Ч3-63/1  предназначен для:
-  измерения частоты и периода синусоидальных сигналов;
- частоты и периода повторения импульсных сигналов;
- длительности импульсов;
- отношения частот электрических сигналов;
- счета числа (суммирования) электрических колебаний.

Применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств.
Может использоваться в информационно-измерительных и технологических системах, управляемых ЭВМ.
Прибор адаптирован для работы в жестких условиях эксплуатации. Надежность конструкции позволяет эксплуатировать прибор в течении 15..20 лет

УСЛОВИЯ ЭКСПЛУАТАЦИИ Ч3-63/1

- температура окружающей среды от 243 до 323 К (от -30 до +50°С);
- повышенная влажность до 98% при температуре до 308К (+35°);
- прибор питается от сети переменного тока напряжением 220 ±22 В частотой 50 ±0,5 Гц; 220 ±11 В или 115±6 В частотой 400 Гц

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧАСТОТОМЕРА Ч3-63/1

Диапазон измеряемых частот:
- синусоидальных
- импульсных сигналов


0,1 Гц - 1500 МГц
0,1 Гц - 200 МГц (0,1-10 В)

Напряжение входного сигнала:
- в диапазоне 0,1 Гц-1000 МГц
- в диапазоне 1000-1500 МГц


0,03 - 10 В эфф.
30 мкВт - 10 мВт

Погрешность измерения частоты

не более ± 5·10-7

Относительная погрешность по частоте кварцевого генератора:
- за 30 суток
- за 12 месяцев



± 1,5·10-7
± 5·10-7

Диапазон коррекции частоты кварцевого генератора

± 5·10-7

Диапазон измеряемых периодов сигнала

0,1 мкс - 10-4 с

Диапазон измеряемых длительностей импульсов

0,1 – 104 с

Входное сопротивление

1 МОм (50 Ом)

Входная емкость

50 пФ

Питание

220 В, 50 Гц
220(115) В, 400 Гц
постоянный ток 27 В

Потребляемая мощность

60 В·А

Рабочий диапазон температур

-30 - +50 ºС

Габариты Ч3-63/1, мм

312x953x35

Масса Ч3-63/1, кг

6
