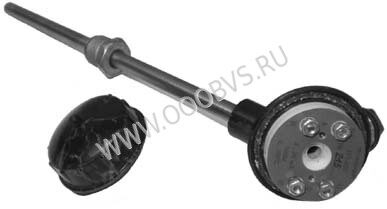

Термопреобразователи с унифицированным выходным сигналом ТСУ005, ТПУ005 фото

НАЗНАЧЕНИЕ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ

Термопреобразователи ТСУ005, ТПУ005 предназначены для преобразования значения температуры различных сред в унифицированный токовый выходной сигнал.

Используется в системах автоматического контроля, регулирования и управления технологическими процессами в промышленных условиях без применения дополнительных нормирующих преобразователей.

В термопреобразователях ТС005ну и ТП005ну используется защитная арматура. ТС005 и ТПК005, соответственно, в коммутационную головку которых помещается измерительный преобразователь (ИП) в виде герметичной таблетки.

В состав ИП входит компенсатор нелинейности входного сигнала и для ТП005ну - компенсатор температуры “холодного спая”.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ

ТИП исполнения термопреобразователя НСХ преобразования первичного датчика Диапазон измеряемых температур, ºС Выходной унифицированный сигнал, мА Основная погрешность, % Сопротивление нагрузки, Ком max
ТС005ну 100М -50...+50
0...+ 100
0...+150
0...5 0,25; 0,5 2,5
-50...+50
0...+100
0...+150
4...20 1,0
100П -50...+50
0...+100
0...+200
0...+300
0...+500
0...5 2,5
-50...+50
0...+100
0...+200
0...+300
0...+500
4...20 1,0
ТП005ну К(ХА) 0...600
0...900
0...5 0,5; 1,0 1,0
0...600 4...20 0,5; 1,0 1,0
0...900 1,0
0...1200 1,5



Дополнительная погрешность, вызванная изменением температуры окружающей среды от нормальной до любой температуры в пределах рабочих температур на каждые 10°С, не превышает 0,5 предела допускаемой основной погрешности.

Напряжение питания (Uп) постоянным током – 18…36 В
Потребляемая мощность - не более 1,0 Вт
Время установления рабочего режима - не более 15 мин
Группа климатического исполнения по ГОСТ 12997 - Д2 и Р2
Устойчивость к механическим воздействиям по ГОСТ 12997 - N3
Защищенность от воздействия пыли и воды по ГОСТ 14254 - JP54
