П-1120 (ИП-120) измеритель вибрации

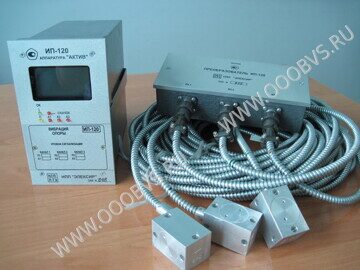

ИП-120 измеритель вибрации фото  Прибор измерения вибрации ИП-120; Измеритель вибрации ИП120; купить измеритель вибрации ИП 120; цена прибора измерения вибрации ИП-120; купить дешевле измеритель вибрации ИП120; купить дешевле ИП 120; технические характеристики ИП-120; дешевле ИП 120.

НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ ВИБРАЦИИ ИП-120

Измеритель вибрации ИП 120 предназначен для измерения среднеквадратического значения виброскорости опор подшипников турбоагрегатов в трех направлениях методом спектрального анализа, сигнализации скачка, отображения измеряемых параметров в цифровой или графической форме на ЖК индикаторе. Устройство содержит интерфейс RS-485 для связи с ПК.
Измеритель вибрации ИП120 измеряет следующие параметры:
- общее значение СКЗ виброскорости в диапазоне частот 10÷1000 Гц;
- частоту вращения агрегата F;
- низкочастотную составляющую СКЗ виброскорости в диапазоне частот 10 Гц - 1/2F;
- СКЗ виброскорости оборотных составляющих 1/2F, 1F - 10F;
- фазу оборотных составляющих 1/2F, 1F - 10F.

Нормальные условия применения ИП-120

Температура окружающего воздуха, °С

20±5

Относительная влажность воздуха, %

30 - 80

Атмосферное давление:
- кПа
- мм рт.ст.

84 - 106
360 - 795

Напряжение питающей сети, В, при частоте 50±0,5 Гц с коэффициентов гармоник не более 5%

187÷242

 Рабочими условиями применения являются для:
1) датчиков:
 - температура окружающей среды, содержащей пары и брызги турбинного масла от +5°С до +100°С;
 - относительная влажность до 98% при температуре +35°С;
 - магнитное поле промышленной частоты напряженностью до 400 А/м;
2)преобразователя :
 - температура окружающей среды от +5°С до +70°С;
 - относительная влажность до 98% при температуре +35°С;
3) блока:
- температура окружающей среды от +5°С до +50°С
 - относительная влажность до 80% при температуре +35°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИП-120

Наименование параметра

Значение по ТУ

Модификация

Диапазон измерения СКЗ виброскорости, мм/с

0,2÷12



Частотный диапазон измерений, Гц:
 - СКЗ входного сигнала
 - СКЗ низкочастотной составляющей входного сигнала
 - фазы оборотной составляющей входного сигнала

10÷1000
10÷1/2F
10÷160



Пределы допустимой основной относительной погрешности измерения СКЗ виброскорости на базовой частоте 45 Гц, %
 - по цифровому индикатору

- по унифицированному сигналу



±[2,5+0,25·(Xк/X-1)]
±[4+0,4·(Xк/X-1)]



Предел неравномерности АЧХ в рабочем диапазоне частот, дБ

+0,5
-1,0



Диапазон измерения фазы, град.

0 ÷ 359



Предел допустимой абсолютной погрешности измерения фазы входного сигнала, град.

± 4



Диапазон измерения частоты вращения, об/мин

0 ÷ 10000



Предел допустимой абсолютной погрешности частоты вращения, об/мин

± 1



Амплитуда импульса входного импульсного сигнала, В

2,5 ÷ 9



Длительность импульса входного импульсного сигнала, мкс не менее

100



Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, %

± 1



Относительный коэффициент поперечного преобразования датчика, % не более

± 2



Уровень собственных шумов ниже минимального значения диапазона измерения, дБ, не менее

8



Пределы дополнительной относительной погрешности изменения СКЗ виброскорости, %, от воздействия
- температуры
- относительной влажности



± 6
± 1,5



Диапазон измерения виброскорости сложногармонической вибрации при коэффициенте амплитуды 5, мм/с

0,2 ÷ 4



Пределы дополнительной погрешности измерения СКЗ сложногармонического сигнала при коэффициенте амплитуды 5, %

± 5



Число каналов измерения

3



Количество устанавливаемых уровней сигнализации на каждый канал

2



Время задержки срабатывания сигнализации А (авария), с:

1,0 ÷ 5,0



Сопротивление изоляции цепей питания и сигнализации, МОм, не менее
- в нормальных климатических условиях
- в условиях предельной влажности


20
2



Электрическая изоляция устройства должна выдерживать в течение одной минуты без пробоя испытательное напряжение, кВ
- в цепях питания
- в цепях сигнализации



1,5
0,5



Унифицированный выходной сигнал постоянного тока, мА при нагрузке:
- не более 2 кОм
- не более 500 Ом


0 ÷ 5
4 ÷ 20

0
1

Коммутационная возможность исполнительных реле сигнализации и защиты, А
- при постоянном токе напряжением от 6 до 30В
- при постоянном или переменном токе напряжением от 30 до 220В

0,1 ÷ 2,0
0,05 ÷ 0,1



Время установления рабочего режима, мин.

5



Питание устройства осуществляется от сети переменного тока 220В 50 Гц. Потребляемая мощность, ВА, не более

10



Пределы дополнительной относительной погрешности, вызванной изменением напряжения питания от 187В до 242В, %

±0,5



Пределы дополнительной погрешности, вызванной магнитным полем с частотой 50Гц и напряженностью 400А/м на датчики и преобразователи и 80А/м на блок контроля, %

±1,5



Напряжение индустриальных радиопомех, дБ, не более:
- на частотах от 0,15 до 0,5МГц
- на частотах от 0,5 до 2,5МГц
- на частотах от 25 до 30МГц


80
74
66



Наработка на отказ (То ) при вероятности безотказной работы 0,9, час, не менее

7,5 x 10^4



Средний срок службы, лет

12



Габаритные размеры, мм, не более
- блока

- преобразователя
- датчика


100 x 170 x 200
210 x 105 x 50
31 x 31 x 50



Длина кабеля датчика, м

5 ± 0,1
10 ± 0,1

0
1

Масса, кг., не более
- блока
- преобразователя
- датчика с кабелем
- комплекта


2,5
0,5
1
6



СОСТАВ ИЗМЕРИТЕЛЯ ВИБРАЦИИ ИП-120

 - блок контроля;
 - один преобразователь;
 - три датчика;
 - элементы монтажа устройства на оборудовании;
 - эксплуатационная документация

Обозначение модификаций устройства при заказе.
Код заказа   ИП-120     X     Y
 ИП- 120 - тип устройства;
 X - унифицированный сигнал;
 Y - длина кабеля датчика.
