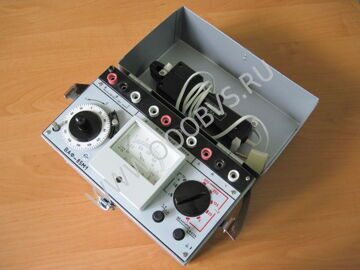

Вольтамперфазометр ВАФ-85-М1 фото Вольтамперфазометр ВАФ-85-М1 фото

НАЗНАЧЕНИЕ ВОЛЬТАМПЕРФАЗОМЕТРА ВАФ-85-М1

Вольтамперфазометр ВАФ-85-М1 предназначен для измерений среднеквадратического значения силы и напряжения переменного тока синусоидальной формы, а также угла сдвига фаз относительно трехфазной системы напряжения номинальными значениями 110; 220; 380 V при наладке и проверке релейных схем защиты и силовых цепей электроустановок.

Прибор может применяться при регулировании, ремонте и эксплуатации электроустановок в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие прямого воздействия солнечной радиации и отсутствие воздействия атмосферных осадков, ветра, а также песка и пыли наружного воздуха).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВАФ-85-М1

Измеряемые прибором величины, диапазоны измерений, классы точности, пределы допускаемой погрешности в нормальных условиях применения соответствуют указанным в таблице 1.

Основная погрешность, изменения показаний прибора и вариация показаний прибора (γ) выражаются в процентах в виде приведенной погрешности по формуле:
γ = (Δ*100)/Xн
где:
Δ – значение абсолютной погрешности, изменения показаний прибора и вариации показаний, выраженное в единицах измеряемой величины или единицах длины шкалы.
Xн – нормируемое значение, выраженное в тех же единицах, что и абсолютная погрешность.

Предел допускаемой вариации показаний прибора равен 0,75 %.

Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями прибора и клещевой приставки в нормальных условиях применения выдерживает в течение 1 min действие испытательного напряжения переменного тока синусоидальной формы частотой (50±1)Hz среднеквадратического значения 2 kV.

Прибор выдерживает кратковременные перегрузки током или напряжением, десять ударов током или напряжением, продолжительность воздействия которых не более 0,5 s с интервалом 15 s. Кратковременные перегрузки не должны превышать в диапазонах измерений:
до 1А - 5Iк; свыше 1А - 2Iк;
до 100 V – 5Uк свыше 100 V – 2Uк ( но не более 2kV).
где: Iк и Uк – конечные значения диапазонов измерений силы тока и напряжения.

Габаритные размеры прибора 260х160х185 мм.
Масса прибора не превышает 3,5 кг.

Измеряемая величина Диапазон измерений Класс точности Пределы допускаемой основной погрешности, % Падение напряжения, V, не более Ток потребления, mA, не более
Сила переменного тока (с разрывом цепи), mA 2-10
10-50
50-250
4,0 ±4,0 50
20
20
-
Сила переменного тока (без разрыва цепи), mA 0,2-1
1-5
2-10
4,0 ±4,0 2,5 2,5
Напряжение переменного тока, V 0,2-1
1-5
5-25
25-125
50-250
100-500
4,0 ±4,0 - 0,5
Угол сдвига фаз, φ° 180-0-180 1,5 ±1,5 - 100
