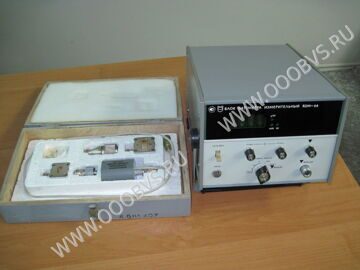

Ваттметр поглощаемой мощности М3-54 фото Ваттметр поглощаемой мощности М3-54 фото

НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ М3-54

М3-54 ваттметр поглощаемой мощности предназначен для измерения мощности синусоидальных СВЧ сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов. М3-54 состоит из измерительного блока Я2М-66 и измерительного калориметрического преобразователя. Применяется М3-54 для измерения выходной мощности измерительных генераторов и других источников СВЧ сигналов, поверки ваттметров классов 15 и 25, измерения затухания четырехполюсников, измерение уровня излучения с применением калиброванных антенн.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЯ М3-54

Диапазон частот, ГГц 0-17,85
Диапазон измерения мощности, Вт 10-4-1
Присоединительные размеры ВЧ входа (входное сопротивление 50 Ом - коаксиал), мм 7/3
КСВН:
- 0-3 ГГц
- 3-12 ГГц
- 12-17,85 ГГц
1,15
1,3
1,4
Время установления показания М3-54, не превышает, с 20
Время самопрогрева, мин. 30
Мощность, потребляемая измерителем не более, ВА 30
Питание от сети переменного тока 220±22 В, 50 Гц или
220±11В, 400 Гц
Срок службы, лет 10
Габаритные размеры, мм:
- блока измерительного Я2М-66
- преобразователя измерительного калориметрического

225х240х322
101,5х49х53
Масса, кг:
- блока измерительного Я2М-66
- преобразователя измерительного калориметрического

6,5
0,5

УСЛОВИЯ ЭКСПЛУАТАЦИИ ИЗМЕРИТЕЛЯ М3-54

Рабочие условия
Температура окружающего воздуха, °С от -10 до +50
Относительная влажность воздуха, при температуре 30°С, % до 95
Атмосферное давление, кПа 60 - 106

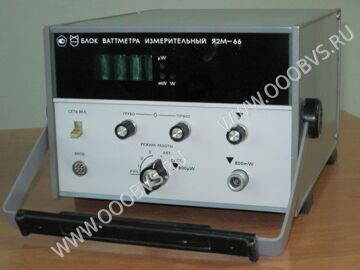

Ваттметр поглощаемой мощности М3-54 фото
