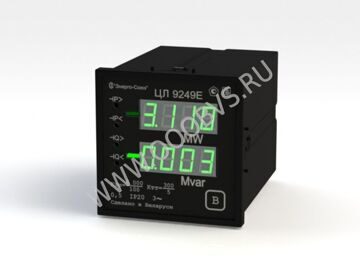

Цифровой измерительный преобразователь активной и реактивной мощности трехфазного тока ЦЛ 9249 фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЦЛ 9249

Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦЛ 9249 предназначены для линейного преобразования входного сигнала в два унифицированных выходных сигнала постоянного тока, отображения результатов измерения на отсчетных устройствах с учетом коэффициентов трансформации первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.

Предназначены для включения непосредственно или через измерительные трансформаторы тока и (или) напряжения.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

У приборов, имеющих встроенные реле, аналоговые выходы отсутствуют.

У приборов, имеющих аналоговые выходы, отсутствуют встроенные реле.

Измерительные преобразователи обеспечивают гальваническое разделение последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепей питания, входных и выходных цепей, выходных цепей между собой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЛ 9249

Параметры преобразуемого входного сигнала
Ток IA=IC, А Напряжение UAB, UBC, UCA, В cos φ (sin φ) Частота, Гц
Диапазон преобр. Номин. значение, Iн Диапазон преобр. Номин. значение, Uн Диапазон изменения Номин. значение
0 – 0.5
0 – 1.0
0 – 2.5
0 – 5.0
0.5
1.0
2.5
5.0
0 – 120
0 – 264
0 – 456
100
220
380
плюс 1-0-минус 1-0-плюс 1
(0-плюс 1-0-минус 1-0)
плюс 1 45 – 55
80 – 120 100
Примечание: диапазон преобразования 80 – 120 В для измерительных преобразователей с питанием от измерительной цепи.



Диапазон изменения выходного аналогового сигнала, мА Диапазон сопротивления нагрузки, кОм Диапазон изменения коэффициента мощности cos φ  (sin φ)
±5.0 0 – 3.0 плюс 1–0–минус 1–0 –плюс 1
(0 –плюс 1–0–минус 1–0)
0–2.5–5.0 0 – 3.0
4.0–12.0–20.0 0 – 0.5
0 – 5.0 0 – 3.0 плюс 1 – 0
(0 –плюс 1)
4.0 – 20.0 0 – 0.5



Цвет индикаторов (без указания в заказе - зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, % ±0.5
Допускаемый ток, коммутируемый каждым реле, А 0.3
Допускаемое напряжение, коммутируемое каждым реле, В 250
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока 220 ±22 В частотой 50 Гц;
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В;
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В;
- от измерительной цепи напряжением от 80 до 120 В.
Мощность, потребляемая от:
- измерительной цепи, не более, В·А 6.0
- источника питания, не более, В·А 6.0
Габаритные размеры:
- для ЦЛ 9249Е, мм 98x98x138
- для ЦЛ 9249Р, мм 120х120х138
Масса не более, кг 1.5
Диапазон рабочих температур, °C от -40 до +50

При заказе необходимо указать: тип, конструктивное исполнение измерительного преобразователя, шестиразрядный цифровой код, определяющий диапазон изменения входного тока, диапазон изменения входного напряжения, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу и вариант питания.
