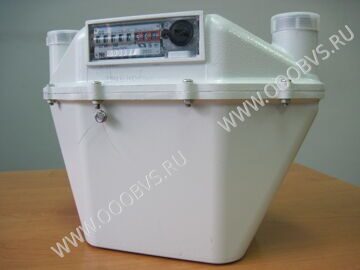

СГМН-1М счетчик газа двухкамерный

НАЗНАЧЕНИЕ СЧЕТЧИКА СГМН-1М

Счетчик газа двухкамерный СГМН-1М предназначен для измерения израсходованного количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90 применяемых в бытовых и производственных целях.

Избыточное рабочее давление газа должно быть не более 3,0 кПа (300 мм. вод. ст.) при температуре окружающей среды и пропускаемого газа от минус 30°С до плюс 50°С.

Счетчик рассчитан на эксплуатацию з климатических условиях, соответствующих группе исполнения С4 по ГОСТ 12997-84 (но для работы при температуре от минус 30°С до плюс 50°С).

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СГМН-1М

Объемный расход газа:
 - минимальный
 - номинальный
 - максимальный

не более 0,06 м3
6,0 м3
не менее 10,0 м3
Потеря давления на счетчике:
 - при номинальном
 - при максимальном

не более 125 Па
не более 250 Па
Пределы допускаемой относительной погрешности:
 - при выпуске из производства и после ремонта
     - в диапазоне от Qmin  до Qnom
     - в диапазоне Qnom  до Qmax
 -
в процессе эксплуатации

     - в диапазоне от Qmin  до Qnom
     - в диапазоне Qnom  до Qmax


±3 %
±1,5 %

±5 %
±3 %
Дополнительная относительная погрешность счетчика, вызванная отклонением температуры измеряемого газа от нормальной, сравнению с основной относительной погрешностью не должна превышать 0,45% при изменении температуры на ГС
Порог чувствительности не должен превышать 0,012 м3
Циклический объем не менее 2 дм3
Емкость отсчетного устройства 99999 м3
Цена деления шкалы контрольного элемента 0.2 дм3
Счетчик сохраняет прочность и герметичность при максимальном избыточном давлении 100 кПа
Габаритные размеры 305х165х226,5 мм
Масса не более 3,9 кг
