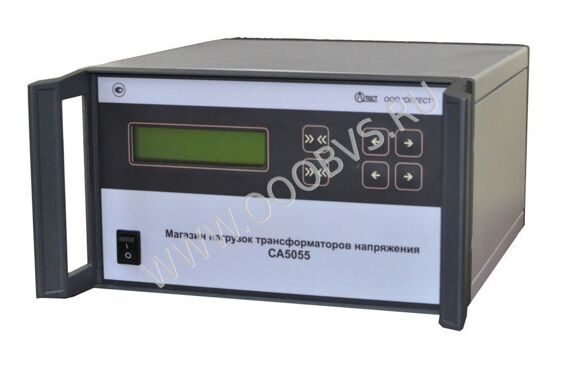

Магазин нагрузок трансформаторов напряжений СА5055 фото

НАЗНАЧЕНИЕ МАГАЗИНА СА5055

Магазин нагрузок трансформаторов напряжений СА5055 предназначен для воспроизведения нагрузки вторичной цепи однофазных и трехфазных трансформаторов напряжения и используется при испытаниях, метрологической аттестации и поверке (калибровке) трансформаторов напряжения в соответствии с ГОСТ 8.216-88.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СА5055

Магазин воспроизводит значения мощности нагрузки в диапазоне от 20 до 120 % заданного номинального значения.

Погрешность установки активной составляющей заданного значения полной мощности нагрузки - ± 3 %.

Погрешность установки реактивной составляющей заданного значения полной мощности нагрузки - ± 3 %.

Значения нагрузок, воспроизводимые Магазином для однофазных ТН с номинальными вторичными напряжениями 100/3 В, 100//3 В и 100 В:

Номинальное значение вторичного напряжения, В Номинальное значение нагрузки Составляющие полной мощности нагрузки S1
Полная мощность S1, В·А Коэффициент мощности cosϕ Активная Р, Вт Реактивная Q, В·А
100,
100/√3
10 0,8 8 6
15 12 9
25 20 15
30 24 18
50 40 30
75 60 45
100 80 60
120 96 72
150 120 90
200 160 120
300 240 180
360 288 216
400 320 240
500 400 300
600 480 360
10 8 6
15 12 9
20 16 12
25 20 15
100/3 30 0,8 24 18
50 40 30
75 60 45
100 80 60
120 96 72
150 120 90
200 160 120

Значения нагрузок, воспроизводимые Магазином для трехфазных ТН с неравными номинальными значениями нагрузок фаз и номинальным значением вторичного напряжения 100 В:

Номинальное значение вторичного напряжения, В Номинальное значение нагрузки Коэф. мощности cosϕ Составляющие полной мощности нагрузки
Полная мощность
S1, В·А S2, В·А S2, В·А S1 S2
актив., Вт реакт., В·А актив., Вт реакт., В·А
100 0 25 25 0,8 0 0 20 15
0 50 50 0 0 40 30
0 75 75 0 0 60 45
15 100 100 12 9 80 60
30 150 150 24 120 120 90

Значения нагрузок, воспроизводимые Магазином для трехфазных ТН с равными номинальными значениями нагрузок фаз и значением вторичного напряжения 100 В:

Номинальное Значение вторичного напряжения, В Номинальное значение нагрузки Составляющие полной мощности нагрузки S3
Полная мощность S3, В·А Коэффициент мощности cosϕ Активная Р, Вт Реактивная Q, В·А
100 3,33 0,8 2,66 2,00
5 4,00 3,00
8,33 6,66 5,00
10 8,00 6,00
15 12,00 9,00
16,7 13,36 10,02
25 20,00 15,00
30 24,00 18,00
33,3 26,64 19,98
40 32,00 24,00
50 40,00 30,00
66,7 53,36 40,02
75 60,00 45,00
100 80,00 60,00
120 96,00 72,00
133 106,40 79,80
150 120,00 90,00
167 133,60 100,20
200 160,00 120,00

Для всех значений нагрузок приведенных в таблицах Магазин воспроизводит два значения S и 0,25 S.

Масса - не более 9 кг;
Габаритные размеры - 250x140x330 мм.
