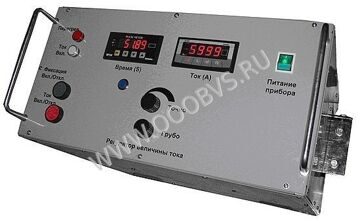

 Устройство прогрузки автоматов УПА-10М фото

НАЗНАЧЕНИЕ УСТРОЙСТВА УПА-10М

Устройство прогрузки автоматов УПА-10М предназначено для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 10А—10кА, с измерением и регистрацией величин тока и времени проходящего через автоматический выключатель, далее АВ. Может использоваться в качестве регулируемого источника переменного тока до 10кА в силовых цепях низкого импеданса.

Для обеспечения электробезопасности персонала, выходные токопроводящие цепи гальванически развязаны от питающей сети.

Величина напряжения на выходных шинах УПА-10М, при полностью открытом тиристорном ключе не превышает 7В, что благоприятно сказывается на контактах автоматических выключателей в момент отключения - значительно уменьшается их износ при многократных испытаниях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УПА-10М

Напряжение питания 380 ±10% В
Частота питающей сети 50 ± 1% Гц
Максимальный ток потребления питающей сети 140 А
Максимальное  напряжение на выходных шинах 7 В
Максимальный ток на выходных шинах (действующее значение) 10 кА
Максимальная потребляемая мощность УПА-10М 55 кВ·А
Диапазон измерения и регистрации выходного тока, при погрешности измерения менее 2,5% 10 – 10000 А
Диапазон измерения и регистрации длительности выходного тока, при погрешности измерения менее 1,5% 0,01 – 1000 сек
Порог срабатывания температурной защиты 96±10% °С
Габаритные размеры 500х250х475 мм
Масса прибора без гибких шин, не более 56 кг
