Г4-224 генератор сигналов высокочастотный

Главная » Каталог » Генераторы сигналов высокочастотные » Г4-224 генератор сигналов высокочастотный

Г4-224; Г4 224; Г-4-224; генератор Г4-224; Г4 224; Г-4-224; купить генератор Г4-224; Г4 224; Г-4-224; цена генератора сигналов Г4-224; Г4 224; Г-4-224; купить дешевле Г4-224; Г4 224; Г-4-224; цена генератора Г4-224; Г4 224; Г-4-224; технические характеристики Г4-224; Г4 224; Г-4-224; назначение генератора Г4-224; Г4 224; Г-4-224;генератор сигналов высокочастотный Г4-224; Г4 224; Г-4-224

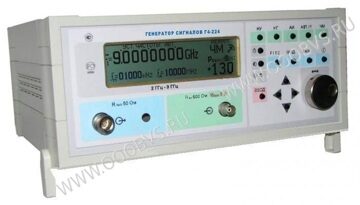

  Генератор сигналов высокочастотный Г4-224 фото

НАЗНАЧЕНИЕ ГЕНЕРАТОРА Г4-224

Генератор сигналов высокочастотный Г4-224 предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.

Генератор имеет следующие режимы работы:
·- НК - режим немодулированных колебаний;
·- ЧМ - режим частотной модуляции от внешнего сигнала;
·- АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.

Предусмотрено управление генератором через встроенный интерфейс RS-232.

УСЛОВИЯ ЭКСПЛУАТАЦИИ Г4-224

- температура окружающей среды от 5 до 40ºС;
- относительная влажность воздуха до 90% при температуре 30°С;
- напряжение питающей сети (220±22) В, частотой (50±2) Гц;
- атмосферное давление (100±12) кПа (750±90) мм. рт. ст.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА Г4-224

Диапазон частот 2,0 – 9,0 ГГц
Выход коаксиальный
 - волновое сопротивление
 - сечения

50 Ом
7/3 мм
Максимальная выходная мощность не менее 50 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 50дБм до +15дБм
с погрешностью не более 1,0дБ в интервале от +15дБм до – 20дБм и 2,0 дБ до –50дБм
Погрешность установки частоты не более 3*10-7
Потребляемая мощность 30 В·А
Габаритные размеры Г4-224 317х132(156)х257 мм
в скобках приведен размер с открытыми ножками
Масса Г4-224 не более 8 кг
