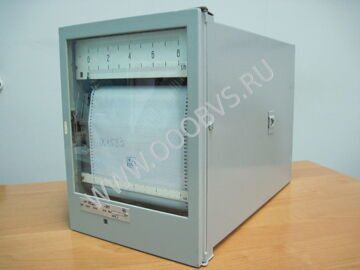

НАЗНАЧЕНИЕ КСД2-044-01

КСД2 - одноканальные, однопредельные, вторичные, автоматические, взаимозаменяемые, дифференциально-трансформаторные приборы.

Приборы КСД2 предназначены для измерения и регистрации давления, расхода, уровня, вакуума и других неэлектрических величин, которые преобразованы первичным датчиком в комплексную взаимную индуктивность.

Первичный датчик - взаимозаменяемый первичный прибор, преобразующий измеряемую электрическую величину в выходной электрический параметр - комплексную взаимную индуктивность 0-10 мГн или 10-0-10 мГн (минус 10 плюс 10) при номинальном токе питания 0,125 А.

В приборах КСД2 в зависимости от модификации возможно наличие следующих встроенных дополнительных устройств:

- позиционное и пропорциональное регулирование измеряемого параметра;
- интегрирование во времени расхода жидкости, (газа, пара и др.);
- обеспечение дистанционной передачи информации об измеряемой величине;
- преобразование измеряемой величины в унифицированный выходной электрический сигнал.

Регистрация показаний осуществляется в прямоугольных координатах.
Показания приборов отсчитываются по шкале при помощи указателя и записываются на диаграммной ленте (ширина 160 мм, длина (12±0,5) м, реестровый №1757, тип ЛПГ-160 ГОСТ 7826-82).
Регистрация в приборе осуществляется непрерывной линией.

Электрическое питание приборов осуществляется от сети однофазного переменного тока напряжением (220+22 -33) В, частотой 50 Гц.

Электрическое питание первичных обмоток дифференциально-трансформаторных преобразователей прибора и датчика осуществляется напряжением переменного тока 24 В от обмотки силового трансформатора усилителя.

При заказе должно быть указано: тип прибора, предел измерения, предел изменения взаимной индуктивности, сопротивление реостатного выхода (если имеется реостатное устройство на выходе ), скорость продвижения диаграммной ленты (если не указано, то будет 20 мм/час), количество приборов, обозначение технических условий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КСД2-044-01

Основная погрешность прибора, выраженная в процентах от нормирующего значения, не превышает пределов допускаемых значений, равных:

± 1,0 - по показаниям и записи;
± 1,5 - по сигнализации (по калу регулирования);
± 1,5 - по каналу преобразования с выходными преобразователями ИП;
± 1,5 - по передаче показаний (реостатное устройство для дистанционной передачи показаний);
± 1,5 - по заданию на регулирование (задатчик для регулирующих устройств);
± 0,5 - реостатного устройства для работы с программным РУ.
10 мГн - для приборов с диапазоном изменения входного сигнала от 0 до 10 мГн;
20 мГн - для приборов с диапазоном изменения входного сигнала от минус 10 до плюс 10 мГн.

Номинальная скорость перемещения диаграммной ленты приборов может быть одна из ряда:

I-й ряд - 20, 40, 60, 120, 240 мм/ч.
II-й ряд- 600, 1200, 2400 мм/ч.

Мощность, потребляемая прибором при номинальном напряжении питания, в режиме успокоенной следящей системы:

23 В·А - КСД2 без дополнительных устройств;
25 В·А - КСД2 с интегратором или преобразователем ИП.

Масса прибора не превышает:

14,0 кг - без выходных устройств преобразования;
14,0 кг - без интегрирующего устройства;
15,0 кг - с выходным устройством преобразования;
16,5 кг - с интегрирующим устройством.

Габаритные размеры - 240/320/486 мм

Основные параметры и характеристики:

Количество каналов	1
Характеристика кулачка	квадратичная

Дополнительные выходные устройства

Позиционное регулирующее (сигнализирующее) устройство	есть
100% реостатный задатчик	есть
Реостатное устройство на выходе	есть
Реостатное устройство для программного регулирующего устройства	нет
Выходной преобразователь измеряемого сигнала в унифицированный электрический сигнал	нет
Интегрирующее устройство	нет
