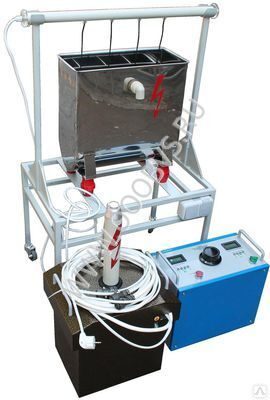

Стенд высоковольтный стационарный СВС-100 Д фото

НАЗНАЧЕНИЕ СВС-100Д

Стенд высоковольтный стационарный СВС 100Д предназначен для проведения приемо-сдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках.

Стенд позволяет проводить испытания:

 - резиновых диэлектрических перчаток;
 - резиновых диэлектрических бот и галош;
 - слесарно-монтажного инструмента с изолированными рукоятками (отверток, ку-сачек, плоскогубцев и др.)

Оборудование стенда может использоваться в качестве высоковольтной установки для испытаний изоляции изделий (кабелей, изоляторов и др.) напряжением переменного тока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВС100Д

Наименование параметра Значение
Напряжение питающей сети переменного тока, В 220 ± 10%
Частота питающей сети, Гц 50 ± 1
Потребляемая мощность, кВт, не более 0,9
Режим работы «100 В» «3кВ» «15кВ» «100кВ»
Действующее значение максимального испытательного напряжения, кВ 0,1 3 15 100
Приведенная погрешность измерения напряжения, % ± 3
Количество мест для проведения испытания 1 4 4 1
Максимальный измеряемый ток утечки, мА Не измеряется 7,6 7,6 20
Приведенная погрешность измерения тока, % ± 3
Масса БУ, кг, не более 18,5
Масса источника высокого напряжения БВН-50, кг, не более 42,5
Масса испытательной ванны, кг, не более 10
Габаритные размеры БУ, мм 415х220х360
Габаритные размеры испытательной ванны, мм 730х1060х450
Габаритные размеры источника высокого напряжения БВН-50, мм 365х670х295
Средний срок службы, лет 10
Рекомендуемая площадь занимаемая стендом, м 3х5
