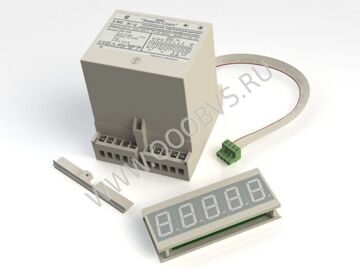

Цифровой измерительный преобразователь реактивной мощности трехфазного тока Е860ЭС-Ц фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ Е860ЭС-Ц

Преобразователи измерительные цифровые реактивной мощности трехфазного тока Е 860ЭС-Ц предназначены для линейного преобразования входного сигнала реактивной мощности трехфазного тока в цифровой код, передачи результатов преобразования с использованием порта RS-485, отображения результатов измерения на выносном пятиразрядном показывающем устройстве, а также для преобразования входного сигнала в унифицированный выходной сигнал постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: измерительные преобразователи могут применяться для контроля реактивной мощности трехфазного тока в электрических системах и установках, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности, устанавливаться на диспетчерских щитах для отображения измеряемой информации.

Предназначены для включения непосредственно или через измерительные трансформаторы тока и напряжения.

Расстояние удаления показывающего устройства от измерительного прибора до 3 метров. По отдельному заказу может быть увеличено.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Е860ЭС-Ц

Тип и модификация Наличие Питание
RS-485 Выносного индикатора Аналового выхода
Е 860/1ЭС-Ц да да нет 220 В 50 Гц
Е 860/2ЭС-Ц да нет
Е 860/3ЭС-Ц нет да
Е 860/4ЭС-Ц да да да
Е 860/5ЭС-Ц да нет
Е 860/6ЭС-Ц нет да
Е 860/7ЭС-Ц да да нет изм. цепь
Е 860/8ЭС-Ц да нет
Е 860/9ЭС-Ц нет да
Е 860/10ЭС-Ц да да да
Е 860/11ЭС-Ц да нет
Е 860/12ЭС-Ц нет да



Параметры преобразуемого входного сигнала
Ток IA = IC, А Напряжение UAB, UBC, UCA, В sin φ Частота, Гц Питание
Диапазон преобр. Номинальное значение, Iн Диапазон преобразования Номинальное значение, Uн Номинальное значение
0-1.0
0-5.0
1.0
5.0
0-120
0-264
0-456
100
220
380
плюс 1
и
минус 1
45-55 220 В 50 Гц
80-120
176-264
100
220
изм. цепь



Цвет индикаторов (без указания в заказе - зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, % ±0.5
Мощность, потребляемая от:
- измерительной цепи, не более:
- для каждой последовательности цепи, В·А 0.2
- для параллельных цепей с питанием от цепи входного сигнала:
- от фаз А и С, В·А 10.0
- от фазы В, В·А 0.2
- для каждой параллельной цепи с питанием от сети переменного тока, В·А 0.2
- источника питания, не более, В·А 10.0
Габаритные размеры не более:
- для измерительного преобразователя, мм 110x125x132
- для внешнего показывающего устройства, мм 130х60х30
Масса не более:
- для измерительного преобразователя, кг 1.5
- для внешнего показывающего устройства, кг 0.4
Диапазон рабочих температур, °C от -30 до +55

При заказе необходимо указывать тип, модификацию, номинальные значения тока и напряжения входного сигнала, диапазон изменения выходного аналогового сигнала (для измерительных преобразователей, имеющих аналоговый выход), коэффициент трансформации измерительного трансформатора (для измерительных преобразователей, имеющих порт для связи с показывающим устройством и предназначенных для подключения через измерительный трансформатор). Если заказываемый измерительный преобразователь должен иметь встроенный источник для питания показывающего устройства, то дополнительно необходимо указать «5 В»
