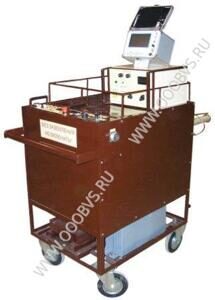

  Стенд высоковольтный для отыскания мест повреждения кабельных линий СВПА фото

НАЗНАЧЕНИЕ СТЕНДА СВПА

Стенд высоковольтный для отыскания мест повреждения кабельных линий СВПА предназначен для:
- испытания изоляции кабелей и др. устройств и приспособлений постоянным и переменным (50 Гц) высоковольтным напряжением;
- прожига дефектной изоляции кабелей с последующим дожигом ее;
- определения трассы кабельных линий;
- топографического определения мест повреждения кабельных линий индукционным и акустическим методами;
- определения расстояния до места повреждения кабелей напряжением 0,4-10 кВ импульсным беспрожиговым методом на высоком и низком напряжении.

УСЛОВИЯ ЭКСПЛУАТАЦИИ СТЕНДА СВПА:

- диапазон температур окружающего воздуха от -20 до +40°С;
- относительная влажность воздуха при температуре 25 °С - до 80 %;
- атмосферное давление 650-800 мм рт. ст.
Питание СВПА производится от промышленной однофазной сети 220В, 50 Гц. Допускается питание от автономного генератора электроснабжения мощностью не менее 4,0 кВА. Для полной реализации возможностей СВПА мощность генератора должна быть не менее 10 кВА.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТЕНДА СВПА

Потребляемый ток

не более 30 А

Питание стенда

220±22 В; 50±2 Гц

Средний срок службы

10 лет

Обслуживающий персонал

2 оператора

Масса

не более170 кг

МОДУЛЬ УПРАВЛЯЮЩИЙ

Максимальное выходное напряжение в режиме холостого хода

22 кВ

Минимальное выходное напряжение в режиме холостого хода

1 кВ

Количество ступеней прожига

5 шт.

Максимальный ток блока прожига в режиме короткого замыкания

не менее 11 А

Максимальное напряжение дожига в режиме холостого хода

500 В

Максимальный ток дожига в режиме короткого замыкания

22 А

Потребляемая мощность блока прожига

не более16,8 В·А

Мощность, отдаваемая в нагрузку

не менее 11 кВА

Режим работы блока прожига

длительный

Габаритные размеры, мм

760х400х1000

Масса, кг, не более

90

МОДУЛЬ ГАУВ

Емкость накопителя

7 мкФ

Максимальное выходное напряжение

30 кВ

Максимальная энергия импульса разряда

2200 Дж

Режимы работы:

- ручной
- автоматический с частотой следования импульсов разряда 0,4 Гц

Габаритные размеры

760x400x1000 мм

КОМПЛЕКТ ПОСТАВКИ

Наименование

Кол.

1

Модуль управляющий в составе:
- блок управления стендом СВПА;
- блок прожига БПР-25/8;
- дроссель сетевой;
- короткозамыкатель КЗМК-1.

1

2

Модуль ГАУВ в составе:
- генератор акустики ГАУВ-6-05;
- переключатель «ПРОЖИГ/ЗАРЯД ГАУВ»;
- короткозамыкатель КЗМК-2;
- короткозамыкатель КЗМК-З;

1

3

Комплект проводов и кабелей для подключения стенда:
- сетевой кабель (бухта) - Юм;
- высоковольтный кабель (бухта) - 10м;
- защитное заземление (две бухты) - 1 Ом +1 Ом;
- высоковольтная перемычка - 2м;
- кабель соединительный - 2м.

1 комплект

4

Стенд высоковольтный для отыскания мест повреждения кабельных линий СВПА. Руководство по эксплуатации.
СВПА/ОО.ОО.ОО.ООРЭ

1

5

Стенд высоковольтный для отыскания мест повреждения кабельных линий СВПА. Паспорт. СВПА/ОО.ОО.ОО.ООПС

1
