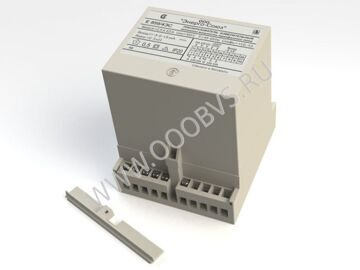

Измерительный преобразователь активной мощности трехфазного тока Е859ЭС фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ Е859ЭС

Преобразователи измерительные активной мощности трехфазного тока Е 859ЭС предназначены для линейного преобразования активной мощности трехфазных трехпроводных цепей переменного тока в унифицированный выходной сигнал постоянного тока.

Область применения: могут применяться для контроля параметров электрических сетей и установок при комплексной автоматизации объектов электроэнергетики, в различных отраслях промышленности.

Предназначены для включения непосредственно или через измерительные трансформаторы тока или напряжения.

Измерительные преобразователи Е 859/1ЭС, Е 859/3ЭС, Е 859/6ЭС, Е 859/8ЭС, Е 859/9ЭС предназначены для работы с питанием от измерительной цепи.

Измерительные преобразователи Е 859/2ЭС, Е 859/4ЭС, Е 859/7ЭС, Е 859/10ЭС предназначены для работы с дополнительным питанием 220 В частотой 45 – 65 Гц.

Измерительные преобразователи Е 859/5ЭС предназначены для работы с дополнительным питанием 220 или 100 В частотой 45 – 65 Гц.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Е859ЭС

Тип и модификация Диапазон измерения преобразуемого входного сигнала Номинальное значение преобразуемого входного сигнала Диапазон изменения выходного сигнала, мА Параметры питания
I, A U, B Cos φ I, А U, В Cos φ
Е 859/1ЭС 0-1
(0-0.5)
или
0-5
(0-2.5)
80-120 0-плюс 1-0 1.0
(0.5)
или
5.0
(2.5)
100 1 0-5 от измерит. цепи
Е 859/2ЭС 0-120 220 В
Е 859/3ЭС 80-120 0-минус 1-0-плюс 1-0 плюс 1 минус 1 ±5 от измерит. цепи
Е 859/4ЭС 0-120 220 В
Е 859/5ЭС 0-2.5-5 220 В или 100 В
Е 859/6ЭС 80-120 0-плюс 1-0 1 4-20 от измерит. цепи
Е 859/7ЭС 0-120 220 В
Е 859/8ЭС 80-120 0-мунус 1-0-плюс 1-0 плюс 1 и минус 1 0-2.5-5.0 от измерит. цепи
Е 859/9ЭС 4-12-20
Е 859/10ЭС 0-120 220 В



Пределы допускаемой основной погрешности, % ±0,5
Мощность, потребляемая от:
- измерительной цепи, не более:
- для каждой последовательности цепи, В·А 0,2
- для параллельных цепей Е 859/1ЭС, Е 859/3ЭС, Е 859/6ЭС, Е 859/8ЭС, Е 859/9ЭС:
- от фазы А и от фазы С, В·А 3
- от фазы В, В·А 0,2
- для каждой параллельной цепи Е 859/2ЭС, Е 859/4ЭС, Е 859/5ЭС, Е 859/7ЭСЕ, 859/10ЭС, В·А 0,2
- источника питания, не более, В·А 4
Габаритные размеры не более, мм 110x125x132
Масса не более, кг 1,2
Диапазон рабочих температур, °C от -30 до +50

При заказе необходимо указать тип, модификацию, номинальное значение тока преобразуемого входного сигнала.
