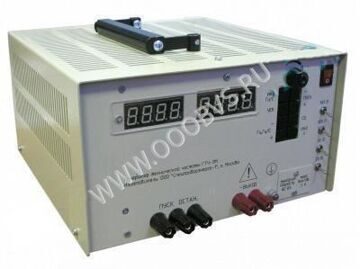

Генератор технической частоты ГТЧ-3М 60 ВА фото

НАЗНАЧЕНИЕ ГЕНЕРАТОРА ГТЧ-03М 60 ВА

Генератор технической частоты ГТЧ-3М 60 ВА предназначен для воспроизведения переменного синусоидального напряжения от 10 В до 170 В с частотой от 25 Гц до 60 Гц для проверки и настройки устройств противоаварийной автоматики - устройств АЧР на объектах энергетики и в других отраслях промышленности.

Прибор отличают следующие особенности:

 - точность и стабильность параметров частоты, скорости и времени;
 - автоматическое линейное изменение частоты с заданной скоростью, которое управляется как вручную, так и дистанционно (управление пуском и остановом изменения частоты осуществляется извне "сухими" контактами);
 - высокая выходная мощность (до 60 ВА), которая обеспечивается как на активной, так и на реактивной нагрузке;
 - малое падение выходного напряжения под максимальной нагрузкой и при максимальном токе;
 - малый коэффициент нелинейных искажений синуса на выходе;
 - отсутствие постоянной составляющей напряжения на выходе благодаря применению выходного трансформатора;
 - выходные клеммы изолированы благодаря применению выходного трансформатора;
 - прибор может генерировать синусоиду с 3-й, 5-й или 9-й гармониками с амплитудой 10%, 20% или 30% от первой гармоники;
 - при проверке устройств АЧР не требуется использовать дополнительные приборы (частотомер, вольтметр, секундомер). Напряжение на выходе прибора, частота, скорость изменения частоты, время до срабатывания устройства АЧР измеряются встроенными вольтметром, частотомером и секундомером.
 - Выходное напряжение можно менять плавно по всему диапазону регулирования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГТЧ-03М 60 ВА

Наименование Модификация прибора
ГТЧ-3М 60 ВА ГТЧ-3М 80 ВА
Максимальная выходная мощность не менее 60 ВА не менее 80 ВА
Диапазон плавного изменения выходного напряжения от 10 В до 170 В
Допускаемая основная относительная погрешность вольтметра Не более 2 % (типовое значение не более 1%)
Выходной ток до 2 А
Диапазон установки частоты выходного напряжения От 25 Гц до 60 Гц
Дискретность установки частоты выходного напряжения 0,01 Гц
Пределы допускаемой абсолютной погрешности установки частоты ±0,001 Гц
Стабильность частоты (после установления рабочего режима) за 1 час работы на Х.Х. ±0,0005 Гц
Коэффициент нелинейных искажений Не более 2% (типовое значение не более 1%)
Диапазон установки скорости изменения частоты от 0,1 Гц/с до 9,9 Гц/с
Дискретность установки скорости изменения частоты 0,1 Гц/c
Пределы допускаемой абсолютной погрешности установки скорости изменения частоты ±0,05 Гц/с
Диапазон измерения секундомера От 0 с до 99,9 с
Допускаемая суммарная погрешность секундомера
- при скорости изменения частоты 1,0 – 9,9 Гц/с (систематическая составляющая плюс относительная погрешности)
0 – 9,99 с
10,0 – 99,9 с
- при скорости изменения частоты 0,1 – 0,9 Гц/с (систематическая составляющая плюс пределы абсолютной погрешности)
0 – 9,99 с
10,0 – 99,9 с






(0,01с) ± 3%
(0,1с) ± 3%



(0,1 с) ±0,1 с
(1 с) ±0,1 с
Габаритные размеры 270х260х150 мм
Масса не более 7,8 кг (типовое значение не более 6,8 кг)
