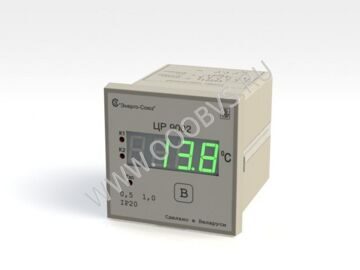

Устройство измерительное ЦР 9002 фото

НАЗНАЧЕНИЕ УСТРОЙСТВА ЦР 9002

Устройство измерительное ЦР 9002 предназначены в комплекте с термодатчиком для дистанционного непрерывного измерения температуры и отображения ее значения на отсчетном устройстве, передачи результатов измерения с использованием порта RS-485, а также для преобразования измеренного значения температуры в унифицированный электрический сигнал постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS. ЦР 9002 является функциональным аналогом ЦР 8002 и ЦР 8001-М2.

Область применения: устройства измерительные могут применяться для автоматизации технологических процессов в любых отраслях народного хозяйства, где требуется измерение температуры.

В качестве термодатчика могут быть использованы термопреобразователи сопротивления, подключаемые по трехпроводной или четырехпроводной схеме, или термопары.

Наличие двух встроенных реле позволяет проводить их включение или отключение по определенному алгоритму в зависимости от измеренной температуры.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦР 9002

Тип и модификация Диапазон измерения температуры, °С Диапазон изменения аналогового выходного сигнала, мА Нормирующее значение аналогового выходного сигнала, мА Тип применяемого термодатчика
ЦР 9002 в завмсимости от термодатчика 0 – 20
или
4 – 20
20 термосопротивление
или
термопара
0 – 5
или
±5
5



Тип применяемого ТС по ГОСТ 6651-2009 Обозн. типа ТС α, ˚С-1 R0, Ом Диапазон сопр. ТС, Ом Диапазон измерений, от Тмин до Тмакс, °С ΔТ, ˚С (Тмакс - Тмин) Точность преобр. темп., ˚С Сопр. подводящих проводников, Ом
платиновый Pt 0.00385 100 60.26 - 390.48 от -100 до 850 950 4.8 не более 60
50 30.13 - 195.24
П 0.00391 100 59.64 - 395.16 от -100 до 850
50 29.82 - 197.58
медный М 0.00426 100 78.7 - 185.2 от -50 до 200 250 1.3
50 39.35 - 92.6
0.00428 100 56.54 - 185.60 от -100 до 200 300 1.5
50 28.27 - 92.8
никелевый Н 0.00617 100 69.45 - 223.21 от -60 до 180 240 1.2
Примечание: сопротивление всех подводящих проводников должно быть одинаковым.



Обозначение термопары по СТБ ГОСТ Р 8.585-2004 Тип термопары ТЭДС, мВ Диапазон измерений, от Тмин до Тмакс, ˚С ΔТ(Тмакс - Тмин), ˚С Точность преобр. темп., ˚С
ТПП R от -0.226 до 20.877 от -50 до 1750 1800 9/18
ТПП S от -0.236 до 18.503 от -50 до 1750 1800 9/18
ТПР B от 0.291 до 13.591 от 250 до 1800 1550 8/16
ТЖК J от -4.633 до 69.553 от -100 до 1200 1300 7
ТМК T от -3.379 до 20.872 от -100 до 400 500 2.5
ТХКн E от -5.237 до 76.373 от -100 до 1000 1100 6
ТХА K от -3.554 до 48.838 от -100 до 1200 1300 7
ТНН N от -2.407 до 47.513 от 100 до 1300 1400 7
ТХК L от -5.641 до 66.466 от -100 до 800 900 4.5
Примечание: точность преобразования температуры для термопар типа R, S, B указана через дробь для измерителей класса точности 0.5 и 1.0 соответственно.



Цвет индикаторов (без указания в заказе - зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, % ±0.5/±1.0
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока 220 ±22 В частотой 50 Гц;
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В;
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В.
Мощность, потребляемая от источника питания, не более, В·А 5.0
Габаритные размеры, мм 72x72x100
Масса не более, кг 0.4
Диапазон рабочих температур, °C от -25 до +50

При заказе необходимо указать тип прибора, цифровой код, определяющий наличие порта RS-485, наличие встроенных реле, параметры выходного аналогового сигнала, вариант питания, код типа термодатчиков, с которыми могут работать устройства измерительные.
