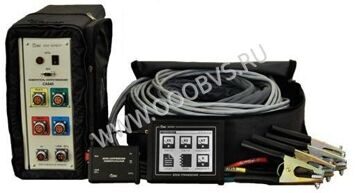

Измеритель сопротивления обмоток трансформатора СА640

НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ СА-640

Измеритель сопротивления обмоток трансформатора СА640 предназначен для контроля и измерения сопротивления постоянному току обмоток трехфазных и однофазных
трансформаторов и других объектов с высокой индуктивностью, а также для размагничивания магнитной системы трансформаторов при проведении их испытаний.

Область применения измерителя - предприятия и организации, осуществляющие контроль состояния элементов трансформаторов при их разработке, производстве и эксплуатации.

Измеритель, может эксплуатироваться в производственных цехах, стационарных и передвижных лабораториях. Для управления Измерителем в комплект поставки может быть включен блок управления или персональный компьютер со специальным программным обеспечением. Персональный компьютер должен всегда эксплуатироваться в нормальных условиях применения.

РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ СА640

- температура окружающего воздуха - от минус 20 °С до 50 °С;
- относительная влажность воздуха - до 80 % при температуре 25°С
- форма кривой напряжения, приложенного к измерительной схеме (далее - рабочее напряжение) - синусоидальная;
- частота рабочего напряжения от 49 Гц до 51 Гц;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СА-640

Наименование измеряемой величины Диапазон измерения Пределы допускаемой погрешности
Сопротивление постоянному току от 0 до 20 кОм

123

Iтест - числовое значение тестового тока, А

Характеристики встроенного источника

Наименование измеряемой величины Диапазон измерения
Диапазон устанавливаемого тестового тока (с отображением установленного значения) от 2 мА до 25 А
Диапазон устанавливаемого напряжения (с отображением установленного значения) от 1 мВ до 60 В
Максимальная мощность источника 1000 Вт

Конструктивные характеристики

Наименование Значения
Масса блока измерительного не более 8 кг
Масса блока управления не более 0,5 кг
Масса комплекта кабелей не более 8 кг
Габаритные размеры блока измерительного 122х300х415 мм
Габаритные размеры блока управления 170х140х37 мм
Длина измерительного кабеля 25 м

КОМПЛЕКТНОСТЬ

Наименование Кол. Примечание
Блок измерительный 1 шт. -
Блок управления   Наличие определяется при заказе
Блок сопряжения   Наличие определяется при заказе
Персональный компьютер   Наличие определяется при заказе
Кабель волоконно-оптический ВОК   Наличие определяется при заказе
Кабель измерительный КИ   -
Кабель интерфейсный К(БУ-БИ) 1 шт. -
Кабель интерфейсный К(ПК-БИ) 1 шт. -
Кабель интерфейсный К(БУ-БСУ)   Наличие определяется при заказе
Кабель MiniUSB   Наличие определяется при заказе
Кабель питания КП (БИ) 1 шт. -
Кабель питания 50 Гц 230 В   Наличие определяется при заказе
Барабан КИ
Сумка укладочная 640
Сумка кабельная
Сумка БУ
Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1 экз. -
Руководство по эксплуатации. Часть 2. Методика поверки 1 экз. -
Паспорт 1 экз. -
