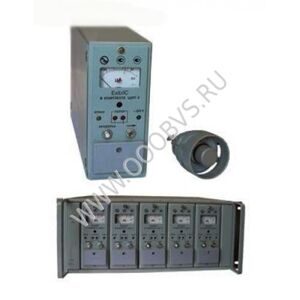

Сигнализатор горючих газов и паров термохимический стационарный ЩИТ-2 фото

НАЗНАЧЕНИЕ СИГНАЛИЗАТОРА ЩИТ-2

Промышленный автоматический стационарный непрерывного действия двухпороговый сигнализатор ЩИТ-2 предназначен для выдачи сигналов о превышении установленных значений довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе производственных помещений, в трюмах судов морского и речного флота (ЩИТ-2-1 7 ОМ4.1, ЩИТ-2-18 ОМ4.1) и выдачи аварийной сигнализации в диапазоне сигнальных концентраций от 5 до 50 % НКПР горючих веществ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ЩИТ-2

 - температура окружающей и контролируемой среды: от минус 45 до плюс 50 °С
для датчика ДТХ-127-1; от 1 до 50 °С
для датчика ДТХ-128-1, блоков БПС-127-8, БПС-127-9 и У11;
 - относительная влажность воздуха до 90 % для исполнения УХЛ4,1 и 95 % для исполнения ОМ4.1 при температуре 25 °С и при более низких температурах без конденсации влаги;
 - атмосферное давление от 84 до 106,7 кРа (от 630 до 800 мм рт. ст.); внешние вибрационные воздействия частотой от 5 до 25 Hz с амплитудой не более 0,1 мм;
 - внешние магнитные постоянное и синусоидально изменяющееся с сетевой
частотой поля напряженностью до 400 А/т;
 - внешнее синусоидально изменяющееся с сетевой частотой однородное
 - электрическое поле напряженностью не более 50 kV/m;
 - отклонение от рабочего положения датчика - не более 5°

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЩИТ-2

Модификация Датчик Канальность Число порогов срабатывания Выход
ЩИТ-2-13 ДТХ-127 одноканальный 2
ЩИТ-2-14 ДТХ-128 одноканальный 2
ЩИТ-2-15 ДТХ-127 пятиканальный 2
ЩИТ-2-16 ДТХ-128 пятиканальный 2
ЩИТ-2-17* ДТХ-127 пятиканальный 2
ЩИТ-2-18* ДТХ-128 пятиканальный 2
ЩИТ-2-22** ДТХ-127 одноканальный 2 4 - 20 мА
ЩИТ-2-23** ДТХ-128 одноканальный 2 4 - 20 мА
ЩИТ-2-24** ДТХ-127 пятиканальный 2 4 - 20 мА
ЩИТ-2-25** ДТХ-128 пятиканальный 2 4 - 20 мА

 Примечания:

* - исполнения предназначены для контроля воздуха в трюмах судов морского и речного флотов. ТУ внесены в Морской Регистр;
** - по отдельному заказу потребителя могут быть поставлены ЩИТ-2 с выходным унифицированным сигналом 4 - 20 мА.

Датчик ДТХ-127 - диффузионная подача пробы.

Датчик ДТХ-128 - принудительная подача пробы.

Общие характеристики
Принцип действия термохимический
Диапазон измерений, % НКПР * от 0 до 50
Предел допускаемой основной абсолютной погрешности сигнализатора, % НКПР ± 5
Диапазон сигнальных концентраций в рабочих условиях, % НКПР от 5 до 50
Время срабатывания, с, не более 10
Время прогрева ЩИТ-2, мин., не более 5
Продолжительность работы в автоматическом режиме без техобслуживания, суток 45
Мощность, коммутируемая по цепям внешней сигнализации:
 - при напряжении переменного тока 220 В, В·А, не более
 - при напряжении постоянного тока 30 В, В·А, не более

88
100
Температура контролируемой среды, °С:
 - для ДТХ-127
 - для ДТХ-128 и БПС

от -45 до +50
от +1 до +50
Длина линии связи при сопротивлении 8 Ом, м, не более 1000
Число проводников линии связи 4
Потребляемая мощность на один канал, В·А, не более 10
Электропитание сигнализаторов осуществляется от сети переменного тока напряжением (220-33) В, частотой (50+1) Гц
Габаритные размеры сигнализатора ЩИТ-2, мм, не более:
 - датчик ДТХ-127
 - датчик ДТХ-128
 - блок БПС (одноканальный)
 - блок БПС (пятиканальный)

83х60х150
140х185х160
315х80х180
395х520х198
Масса ЩИТ-2, кг, не более:
- датчик ДТХ-127
 - датчик ДТХ-128
 - блок БПС (одноканальный)
 - блок БПС (пятиканальный)

0,4
2,3
4,0
18,0

Примечание:

* - нижний концентрационный предел распространения пламени (по метану 100 % НКПР соответствует объёмной доле 5 %).

Контролируемый компонент - единичные горючие газы, пары горючих жидкостей и их совокупность.

Поверочный компонент - метан.

Второй порог срабатывания - регулируемый (устанавливается потребителем).

По отдельному заказу потребителя могут быть поставлены монтажные каркасы для одноблочных, 2-х, 3-х, 4-х, 6-ти, 7-ми блоков БПС (одноканальных).
