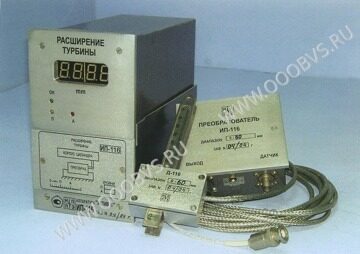

ИП-116 фото      Прибор измерения и сигнализации абсолютного теплового расширения турбин или любых механизмов подверженных линейным изменениям при тепловых нагрузках, применим для любых типов машин. Может использоваться как указатель хода сервомотора с любым линейным ходом.

НАЗНАЧЕНИЕ ИП-116

     ИП-116 измеритель перемещения предназначен для измерения линейных перемещений деталей и узлов энергетического оборудования, в частности, теплового расширения корпуса турбины, выводе информации в цифровой форме на индикатор прибора, преобразования измеряемой величины в унифицированный сигнал постоянного тока и формирования сигнала отключения оборудования при достижении заданного предельного значения смещения.

     В данном устройстве использована цифровая установка аварийной и предупредительной сигнализации, а также имеется внутренний генератор для проверки их срабатывания и работоспособности всего комплекта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИП-116

Наименование параметра

Значение по ТУ


Диапазон измерения, мм





0...30
0...50
0...60
0...80
0...100
0...160
0...240
0...350

Пределы допустимой основной приведенной погрешности измерения, %

± 2

Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, %

± 1

Задержка срабатывания сигнала "Авария", сек

0,5...3

Унифицированный выходной сигнал постоянного тока, мА, при нагрузке :
не более 2 кОм
не более 500 Ом


0...5
4...20

Коммутационная возможность исполнительных реле сигнализации и защиты, А при постоянном токе напряжением от 6 до 30 В
при постоянном или переменном токе напряжением от 30 до 220 В

0,1...2,0
0,05...0,1

Питание устройства осуществляется от сети переменного тока 220В 50Гц. Потребляемая мощность, ВА, не более

6

Температура окружающей среды, ˚С:
для датчика
для преобразователя
для блока


+5...+100
+5...+70
+5...+50

Габаритные размеры, мм, не более
датчика(без штока)
преобразователя
блока контроля


40x25x60
105x50x105
100x170x200

Длина кабеля датчика, м


3±0,1
5±0,1
8±0,1

Масса, кг, не более
Блока
Преобразователя
Датчика
Комплекта


2,5
0,5
0,6
3,6

Средний срок службы, лет

10
