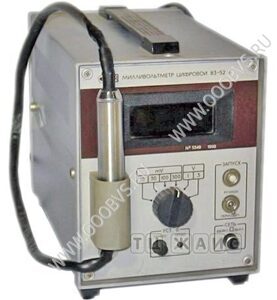

  Милливольтметр цифровой B3-52/1 фото

НАЗНАЧЕНИЕ МИЛЛИВОЛЬТМЕТРА В3-52/1

Милливольтметр цифровой B3-52/1 предназначен для измерения напряжения переменного тока от 1мВ до 3В в диапазоне частот от 10 кГц до I ГГц и при измерении с внешним делителем напряжения свыше 3 до 300 В в диапазоне частот от 100 кГц до 300 МГц в лабораторных и цеховых условиях.
Прибор можно использовать при настройке и эксплуатации различного рода радиотехнической аппаратуры. Прибор может быть применен для преобразования напряжения переменного тока в напряжение постоянного тока.
Показание прибора соответствует среднеквадратическому значению синусоидального напряжения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ В3-52/1

- температура окружающего воздуха от 283 до 308 К (от 10 до 35°С);
-
относительная влажность до 80 % при температуре 293 К(20 °С);
-
атмосферное давление 100 ±4 кПа (750 ±30 мм рт.ст.);
-
питание прибора от сети переменного тока напряжением 220±22 В частотой 50±0,5 Гц и содержанием гармоник до 5 %.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В3-52/1



Переменное напряжение
Диапазон напряжений 1 мВ – 300 В
Предел измерения
- открытый вход
- с делителем 1:100

10мВ/30мВ/100мВ/300мВ/1В/3В
10В/30В/100В/300В
Диапазон частот
- нормальная область
- рабочие области
- с делителем 1:100

100кГц - 10МГц
10кГц - 100кГ; 10МГц - 1000МГц
100кГц - 300МГц
Погрешность измерения
- до 10мВ
- на пределах 30мВ - 3В
- на пределах 10В - 300В

± 3 %

± 2%
± 4%
КСВ тройникового перехода не более 1,2 (50 Ом, 1000 МГц)
Время установления показаний не более 3с
Максимальное входное напряжение
- для открытого входа
- с делителем 1:100

7 В (1,5В постоянная составляющая)
700 В (150В постоянная составляющая)
Входной импеданс
- открытый вход

- с делителем 1:100

100 кОм/25 пФ (на 15МГц), 30 кОм/2,5 пФ (на 100МГц)
100 кОм/3,5 пФ (на 15МГц), 50 кОм/3,5 пФ (на 100МГц)
Преобразователь напряжения ~/=
Выходное напряжение (1000±20) мВ
Погрешность преобразования ± (12…14)%
Выходное сопротивление 100 кОм
Выход на ЦПУ
Степень дискретизации 23 (8-4-2-1) в параллельном коде
Уровень логического “0” 0…0,4В
Уровень логической “1” 2,4В…4,5В
Общие данные
Напряжение питания 220В±10%, 50Гц
Габаритные размеры В3-52/1 153x206x293 мм
Масса В3-52/1 3,8 кг
