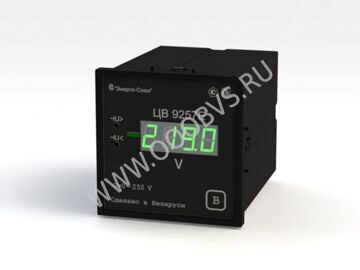

 Цифровой измерительный преобразователь напряжения постоянного тока ЦВ 9257 фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЦВ 9257

Преобразователи измерительные цифровые напряжения постоянного тока ЦВ 9257 предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерения на отсчетном устройстве, передачи результатов измерения на ПЭВМ с использованием портаRS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.

Предназначены для непосредственного включения.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦВ 9257

Диапазон измерения преобразуемого входного сигнала, В Диапазон изменения выходного аналогового сигнала, мА Сопротивление нагрузки, кОм
0-1
0-5
0-10
0-60
0-100
0-150
0-250
0-400
0-500
0–5.0 0–3.0
0–20.0 0–0.5
4.0–20.0 0–0.5
±1
±5
±10
±60
±100
±150
±250
±400
±500
0–2.5–5.0 0–3.0
±5.0 0–3.0
4.0–12.0–20.0 0–0.5
0–10.0–20.0 0–0.5



Цвет индикаторов (без указания в заказе — зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, % ±0.5
Допускаемый ток, коммутируемый каждым реле, А 0.3
Допускаемое напряжение, коммутируемое каждым реле, В 250
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока 220 ±22 В частотой 50 Гц;
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В;
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В.
Мощность, потребляемая от:
- измерительной цепи с номинальными значениями входного сигнала 1, 5, 10 В, не более, В·А 0.02
- измерительной цепи с номинальными значениями входного сигнала 60 В, не более, В·А 0.10
- измерительной цепи с номинальными значениями входного сигнала 100 В, не более, В·А 0.15
- измерительной цепи с номинальными значениями входного сигнала 150 В, не более, В·А 0.20
- измерительной цепи с номинальными значениями входного сигнала 250 В, не более, В·А 0.35
- измерительной цепи с номинальными значениями входного сигнала 400 и 500 В, не более, В·А 0.70
- источника питания, не более, В·А 6.0
Габаритные размеры:
- для ЦВ 9257Е, мм 98х98x138
- для ЦВ 9257Р, мм 120х120х138
Масса не более, кг 1.0
Диапазон рабочих температур, °C от -40 до +50

Пример записи при заказе измерительного преобразователя ЦВ 9257Е, с диапазоном измерения преобразуемого входного сигнала от минус 250 до плюс 250 В, с портом RS-485, без реле, с диапазоном изменения выходного аналогового сигнала 4–12–20 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В:

ЦВ 9257Е Ж 1 0 3 2; -25шт.
