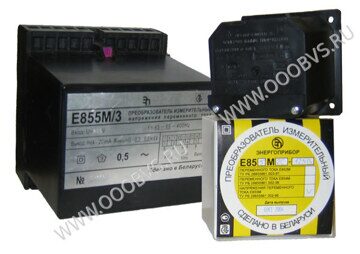

  Измерительный преобразователь переменного тока Е855 М фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ Е855 М

Измерительные преобразователи предназначены для линейного преобразования действующего(среднеквадратичного) значения переменного тока в унифицированный электрический сигнал постоянного тока. Информацию несет среднее значение выходного сигнала.
Область применения: АСУ ТП энергоемких объектов, для контроля параметров электрических сетей.

По пожеланиям потребителей для стесненных условий эксплуатации были разработаны модификации наиболее массовых типов преобразователей переменного тока Е855 М в малогабаритных корпусах. Этим изделиям были присвоены модификации Е855 М/…С

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Е855 М



Тип и модификация Диапазон преобразуемого входного сигнала Сопротивление нагрузки Диапазон выходного сигнала
Е855 М/1
Е855 М/1С
0 - 125 В
0 - 250 В
0 - 400 В
0 - 500 В
0 - 3 кОм 0 - 5 мА
Е855 М/2
Е855 М/2С
75 - 125 В 0 - 3 кОм 0 - 5 мА
Е855 М/3
Е855 М/3С
0 - 125 В
0 - 250 В
0 - 400 В
0 - 500 В
0 - 0,5 кОм 4 - 20 мА



Температурный диапазон от -30ºС до +60ºС
Пределы допускаемой основной погрешности ±0,5 %
Перегрузочная способность по напряжению для Е855 М до 150 %
Мощность потребляемая от источника питания не более 4 В·А
Время установления выходного сигнала при скачкообразном изменении сигнала от начального до любого значения внутри диапазона измерения не более 0,5 с
Габаритные размеры
 - Е855 М/1 Е855 М/2 и Е855 М/3 -
 - Е855 М/1С Е855 М/2С и Е855 М/3С-

110x120x125 мм
80x80x80 мм
Масса
 - Е855 М/1, Е855 М/2 и Е855 М/3
 - Е855 М/1С, Е855 М/2С и Е855 М/3С

0,7 кг
0,5 кг
