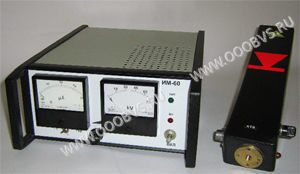

Установка для испытания изоляции ИМ-60 фото

НАЗНАЧЕНИЕ УСТАНОВКИ ИМ-60

Установка ИМ-60 предназначен для высоковольтных (В/В) испытаний и измерения токов утечки изоляции электрических кабелей напряжением до 10 кВ, твердых диэлектриков, изоляции электрических аппаратов выпрямленным высоким напряжением отрицательной полярности.

Выполнен на основе преобразования низковольтного постоянного в выпрямленное В/В напряжение с промежуточным звеном повышенной частоты.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТАНОВКИ ИМ-60

Полярность отрицательная
Максимальный ток нагрузки, мА
 - при напряжении 60 кВ не менее
 - при напряжении 30 кВ не менее
 - ток К.З.
0,6
1,2
3,0
Ток потребления, А:
 - от сети не более
 - от АБ не более
0,5
10
Максимальное выходное выпрямленное напряжение, кВ 60
Напряжение питания, В:
 - переменное от сети 50 Гц
 - постоянное от аккумуляторной батареи (АБ)
220±15%
12±10%
Габаритные размеры, мм:
 - блока управления (БУ)
 - блока умножения напряжения (БУН)
360х310х125
410х65х50
Масса установки ИМ-60, кг 8,7

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды, ° С от -10 до +40
Относительная влажность при температуре +20° С , %, не более 80
Атмосферное давление, кПа 84 - 106,7
