П-1107 (ИП-107; ИП-77) измеритель осевого сдвига

Прибор измерения и защиты от осевого сдвига ИП-107; прибор измерения и защиты от осевого сдвига ИП-77; купить прибор измерения и защиты от осевого сдвига ИП-107; купить прибор измерения и защиты от осевого сдвига ИП-77; цена прибора измерения и защиты от осевого сдвига ИП-107; цена прибора измерения и защиты от осевого сдвига ИП-77; купить дешевле прибор измерения и защиты от осевого сдвига ИП-107; купить дешевле прибор измерения и защиты от осевого сдвига ИП-77; купить дешевле ИП-107; купить дешевле ИП-77; технические характеристики ИП-107; технические характеристики ИП-77.

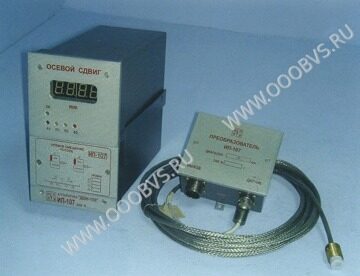

ИП-107 фото НАЗНАЧЕНИЕ ИП-107

     ИП-107 измеритель осевого сдвига, предназначен для бесконтактного измерения осевых смещений вала ротора паровых турбин из хромоникелевых ферромагнитных сталей, вывода информации в цифровой форме на индикатор прибора, преобразования величины смещения в унифицированный сигнал постоянного тока, сигнализации и формирования сигнала отключения оборудования при достижении заданного предельного значения смещения.

     В данном устройстве использована цифровая установка аварийной и предупредительной сигнализаций, а также имеется внутренний генератор для проверки их срабатывания и работоспособности всего комплекта.

     Устройство ИП-107 контролирует валопроводы из хромоникелевых ферромагнитных сталей, поэтому при заказе указывается марка материала вала.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИП-107

Наименование параметра

Значение по ТУ

Диапазон измерения, мм

1-0-1
2-0-2
2,5-0-2,5

Пределы допустимой основной приведенной погрешности измерения, %

± 2

Пределы относительной погрешности срабатывания сигнализации в рабочем диапазоне измерения, %

±1

Задержка срабатывания сигнала «Авария», сек.

0,5…3

Унифицированный выходной сигнал постоянного тока, мА, при нагрузке :
не более 2 кОм
не более 500 Ом



0…5
4…20

Коммутационная возможность исполнительных реле сигнализации и защиты, A при постоянном токе напряжением от 6 до 30 В
при постоянном или переменном токе напряжением от 30 до 220 В


0,1…2,0
0,05…0,1

Температура окружающей среды, ˚С :
Для датчика
Для преобразователя
Для блока


+5…+100
+5…+70
+5…+50

Питание устройства осуществляется от сети переменного тока 220В 50 Гц.
Потребляемая мощность, ВА, не более


6

Габаритные размеры, мм, не более
Датчика
Преобразователя
Блока контроля


Ø16 x 30
105 x 50 x 105
100 x 170 x 200

Длина кабеля датчика, м


3±0,1
5±0,1
8±0,1

Масса, кг, не более
Блока
Преобразователя
Датчика
Комплекта


2,5
0,5
0,35
3,35

Средний срок службы, лет

10
