Преобразователи термоэлектрические разборные, унифицированные ТПК, ТПL с термометрической вставкой типа ВТ

 Преобразователи термоэлектрические разборные, унифицированные ТПК, ТПL с термометрической вставкой типа ВТ фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЕЙ

Преобразователи термоэлектрические разборные, унифицированные ТПК, ТПL с термометрической вставкой типа ВТ предназначены для измерения температуры различных рабочих сред (пар, вода, газ, сыпучие материалы, химические реагенты и др.) не агрессивные к материалу 12Х18Н10Т и используемых в различных отраслях промышленности.

Разборная унифицированная конструкция преобразователей позволяет, в зависимости от параметров измеряемой среды и внешних воздействующих факторов, формировать необходимый вариант конструкции преобразователя путем различного сочетания наружной части (НЧ), гильзы защитной (ГЗ) и термометрической вставки (ВТ)

Конструкция преобразователей позволяет производить замену ВТ в процессе эксплуатации без отключения работающего объекта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальная статическая характеристика: К(ХА), L(ХК)
Рабочий диапазон измеряемых температур:
для вставок типа ВТК...............-40 ... +800 °С
для вставок типа ВТL...............-40 ... +600 °С
Класс допуска: 2
Диаметр термоэлектродной проволоки: 0,7, 1,2 мм

Исполнение термопреобразователей Показатель тепловой инерции, с, не более Условное давление МПа, не более
Изолир. раб. спай Неизолир. раб. спай
Без гильзы 30 15 0,25
С гильзой ГЗ. И 60 50 16,0
С гильзой Г3.21 ...Г3.24 100 25,0
С гильзой Г3.31...Г3.32 250 50,0

Сопротивление изоляции -  не менее 100 МОм;
Количество рабочих спаев в изделии - 1 или 2 шт;
Защищенность от воздействия пыли и воды по ГОСТ 14254 - IP54
Группа и вид климатического исполнения по ГОСТ 12997 - Д2 и Р2
Устойчивость к механическим воздействиям по ГОСТ 12997 - вибропрочные, группа исполнения N3
Материал защитной арматуры - Сталь 12Х18Н10Т

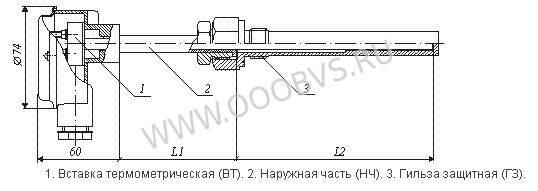

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ТП

конструктивное исполнение ТП ФОТО

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ  ВТ

конструктивное исполнение ВТ фото

Длины термометрических вставок(L3), мм



  L1=80 100 120 160 200 250 320 400 500 630 800
L2=80 186 206 226 266 306 356 426 506 606 736 906
160 266 236 306 346 386 436 506 586 686 816 986
320 426 446 466 506 546 596 666 746 846 976 1146
