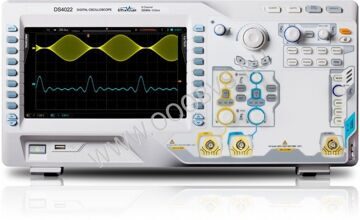

Цифровой осциллограф DS4022 фото

НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА DS4022

Цифровой осциллограф DS4022 является высококачественным двухканальным цифровым осциллографом нового поколения. Среди прочих преимуществ необходимо выделить частоту дискретизации до 4 ГВыб /сек и полосу пропускания 200 МГц.

Подобные характеристики действительно впечатляют. Они обеспечивают не только мгновенный захват сигнала в реальном времени, но и возможность повторно наблюдать детали сигнала. DS4022 может осуществлять захват 110000 осциллограмм в секунду, что в свою очередь позволяет пользователям производить мгновенный захват сигнала и аномалий более быстро, что в свою очередь ускоряет анализ сигнала или поиск неисправности. В настоящее время качество осциллографов, и в частности, DS4022 сравнимо с осциллографами Agilent и Tektronix.

Функциональные возможности цифрового осциллографа DS4022

 - 4 аналоговых канала
 - инновационная технология "UltraVision" (удобная навигация в записанном сигнале)
 - огромная глубина записи
 - высокая производительность при обработке сигналов
 - расширенная синхронизация
- возможность декодирования и анализа последовательных шин данных
 - 9 дюймовый (22,9 см) ЖК экран
 - высокая чувствительность 1мВ / дел
 - низкий уровень шума
 - стандартные разъемы и интерфейсы: 2хUSB HOST, USB DEVICE, LAN, VGA output, 10МГц ввод/вывод, вспомогательные выводы (trigger output, quick edge, pass/fail, calibration, GND)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DS4022

Пропускная способность 200 МГц
Аналоговых каналов 2
Чувствительность по вертикали 1 мВ / дел - 10V/div
Частота дискретизации в режиме реального времени 4 Г выборок/с
Глубина памяти 140 миллионов точек
Разрешение по вертикали 8 бит
Математические действия +, -, ×, БПФ, настраиваемый пользовательский
Дисплей 9 "WVGA-Color-LCD
Разрешение 800 × 480 пикселей
Интерфейс 2x USB-хост для то есть палки USB;USB-устройство для подключения к ПК или USB-Pict-Bridge printerinterface;LAN для подключения к сети (LXI compilant);GPIB с помощью дополнительного USB-модуля GPIB
Размер (Ш х В х Г) 44х21,8х13 см(17,32 "х 8,58" х 5,12 ")
Вес 4,8 кг (10,58 фунтов)
Поддерживаемые операционные системы Windows XP (32Bit + 64Bit);Windows Vista (32 + 64 бит);Windows 7 (32Bit + 64Bit)
