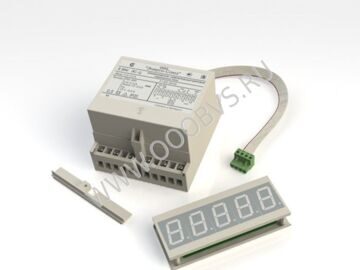

Цифровой измерительный преобразователь переменного тока Е854ЭС-Ц фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ Е854ЭС-Ц

Преобразователи измерительные цифровые переменного тока Е 854ЭС-Ц предназначены для линейного преобразования входного сигнала постоянного тока в цифровой код, передачи результатов преобразования с использованием порта RS-485, отображения результатов измерения на выносном пятиразрядном показывающем устройстве, а также для преобразования входного сигнала в унифицированный выходной сигнал постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: измерительные преобразователи могут применяться для контроля переменного тока в электрических системах и установках с напряжением, не превышающим 250 В, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

Предназначены для включения непосредственно или через измерительные трансформаторы тока.

Расстояние удаления показывающего устройства от измерительного прибора до 3 метров. По отдельному заказу может быть увеличено.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Е854ЭС-Ц

Тип и модификация Диапазон преобразования входного сигнала, А Номинальное значение входного сигнала (Ан), А Наличие Аналоговый выход
RS-485 Выносного индикатора (ПУ) Диапазон изменения выходного сигнала, мА Диапазон изменения сопротивления нагрузки, кОм
Е 854/1ЭС-Ц 0-0.5
0-1.0
0-2.5
0-5.0
0.5
1.0
2.5
5.0
да да нет
Е 854/2ЭС-Ц да нет
Е 854/3ЭС-Ц нет да
Е 854/4ЭС-Ц да да 0-5
или
4-20
0-3.0
или
0-0.5
Е 854/5ЭС-Ц да нет
Е 854/6ЭС-Ц нет да
Примечание: диапазон изменения выходного аналогового сигнала определяется потребителем и указывается при заказе.



Цвет индикаторов показывающего устройства (без указания в заказе - зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, % ±0.5
Питание осуществляется от источника напряжения переменного тока 220 ±22 В частотой 50±0.5 Гц.
Мощность, потребляемая от:
- измерительной цепи, не более, В·А 0.5
- источника питания, не более, В·А 10.0
Габаритные размеры не более:
- для измерительного преобразователя, мм 110x125x132
- для показывающего устройства, мм 130x60x30
Масса не более:
- для измерительного преобразователя, кг 1.5
- для показывающего устройства, кг 0.4
Диапазон рабочих температур, °C от -30 до +55

При заказе необходимо указывать тип, модификацию, верхнее значение диапазона преобразования входного сигнала, диапазон изменения выходного сигнала на аналоговом выходе (для измерительных преобразователей, имеющих аналоговый выход), коэффициент трансформации измерительного трансформатора тока (для измерительных преобразователей, имеющих выход выносной индикатор и предназначенных для подключения через измерительный трансформатор). При заказе измерительного преобразователя со встроенным источником питания для показывающего устройства дополнительно необходимо указать «5 В».
