Снята с производства.

Автоматизированная измерительная система К6-10; К6 10; К6.10; купить дешевле К6-10; К6 10; купить Автоматизированная измерительная система К6-10; К6 10; К610; технические характеристики К6-10; К6 10; К6/10

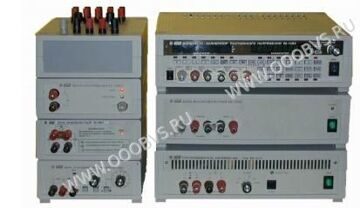

  Система измерительная автомотизированная К6-10 фото

НАЗНАЧЕНИЕ СИСТЕМЫ К6-10

Автоматизированная измерительная система К6-10 представляет собой рабочий эталон единиц э.д.с., напряжения и силы постоянного тока для обеспечения автоматизированной поверки рабочих эталонов э.д.с. и напряжения постоянного тока 2-го и 3-го разрядов. Функция измерения напряжения реализуется двумя блоками системы – вольтметром калибратором K6-10BK и низковольтным блоком К6-10БН. Воспроизведение напряжения (функция калибратора напряжения) реализуется тремя блоками: вольтметром-калибратором K6-10BK, низковольтным блоком К6-10БН и высоковольтным блоком К6-10БВ. Воспроизведение силы тока (калибратор тока) обеспечивает преобразователь напряжение-ток К6-10ПТ в комплекте с прибором К6-10ВК. Для передачи единицы напряжения от эталонов центральных поверочных органов, ее последующего хранения и масштабирования в состав системы включены мера напряжения К6-10МН и мера отношения напряжений К6-10МО. Для коммутации нормальных элементов, включая их встречное соединение, при проведении операций сличения и контроля предназначен пятиканальный коммутатор.

УСЛОВИЯ ЭКСПЛУАТАЦИИ К6-10

Нормальные условия эксплуатации:
 - температура окружающего воздуха 23±5°С;
 - относительная влажность 30 - 80%;
 - атмосферное давление от 630 до 795 мм рт.ст.;
 - напряжение питающей сети 220+22 В, частота промышленной сети 47- 63 Гц.

Рабочие условия эксплуатации:
 - температура окружающего воздуха 5 - 40°С;
 - относительная влажность окружающего воздуха 80% при температуре до 30°С;
 - напряжение питающей сети (220 +22) В, частота промышленной сети 47 - 63 Гц.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ К6-10

Система обеспечивает измерение и воспроизведение напряжения постоянного тока диапазоне от 0,1 нВ до 1000 В.

Система обеспечивает воспроизведение силы постоянного тока в диапазоне от 0,1 нА до 10 А.

Характеристики в режиме измерения и воспроизведения напряжения постоянного тока

Предел, Un Предел допускаемой основной погрешности измерения (воспроизведения), +(% от U + % от Un) Состав измерительного комплекта
24 ч, tк±1 °C 90 дней, 23±5°С 1 год, 23±5°С
20 мВ
200 мВ
0,0005 + 0,0002
0,0002 + 0,00004
0,0008 + 0,0002
0,0005 + 0,00004
0,001 + 0,0002
0,0006 + 0,00004
К6-10ВК с низковольтным блоком К6-10БН
2 В
20 В
0,0001 + 0,00005
0,00007 + 0,000015
0,00025 + 0,00005
0,00015 + 0,000015
0,0005 + 0,00005
0,00035 + 0,000015
К6-10ВК
200 В
1000 В
0,00015 + 0,00002
0,0002 + 0,00003
0,0003 + 0,00002
0,00035 + 0,00003
0,0005 + 0,00002
0,0006 + 0,00003
Измерение: К6-10ВК.
Воспроизведение:
К6-10ВК с высоковольтным блоком К6-10БВ

Характеристики в режиме воспроизведения силы постоянного тока

Предел, In Предел допускаемой основной погрешности воспроизведения, ±(% от I + % от In) Состав измерительного комплекта
90 дней, tк±1 °C 1 год, 23 ±5°С
2 мА 0,0005 + 0,0001 0,002 + 0,0002 Кб-10ВК с преобразователем Кб-1 0ПТ
20 мА 0,0005 + 0,0001 0,002 + 0,0002
200 мА 0,001 +0,0001 0,002 + 0,0002
1000 мА 0,002 + 0,0002 0,005 + 0,0005
10 А 0,005 + 0,0005 0,01 +0,001

Нелинейность характеристики базового прибора системы (К6-10ВК) в режимах измерения и воспроизведения напряжения не превышает ±(0,00003% от U+0,00001% от Un+0,1 мкВ) в температурном и временном интервале соответственно 23±5 °С и 1 год.

Мера отношения напряжений К6-10МО обеспечивает воспроизведение декадного ряда напряжений на пределах «10 В» и «20 В» с нелинейностью 0,000015% + 50 нВ и менее (в температурном диапазоне от 10 до 30°С).

Мера напряжения К6-10МН обеспечивает воспроизведение выходного напряжения постоянного тока 10 В с допустимым отклонением от номинала ±50 мкВ. Нестабильность выходного напряжения меры не превышает ±0,00006% за 90 дней и ±0,0001% за 1 год.

Система комплектуется пятиканальным коммутатором с низким уровнем термо-э.д.с., не исключенный остаток которой не превышает 0,1 мкВ.

Приборы К6-10ВК и Кб-10ПТ обеспечивают работу с последовательным интерфейсом по ГОСТ 23675 (интерфейс СТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D).

Мощность, потребляемая сетевыми приборами системы от сети питания при номинальном напряжении,
более:

 - 50 В·А для прибора К6-10ВК;
 - 60 В·А для прибора К6-10БВ;
 - 120 В·А для прибора Кб-10ПТ;
 - 6 В·А для прибора К6-10МН.

Средняя наработка на отказ системы не менее 15000 ч.

Масса приборов системы не более:
 - 3 кг прибора К6-10ВК;
 - 3 кг прибора К6-10БВ;
 - 1,3 кг прибора К6-10БН;
 - 4,9 кг прибора Кб-10ПТ;
 - 2,1 кг прибора К6-10МО;
 - 2 кг прибора Кб-10МН.
