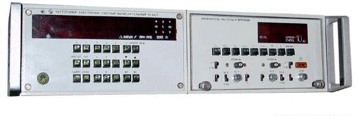

  Ч3-64 частотомер электронносчетный фото

НАЗНАЧЕНИЕ ЧАСТОТОМЕРА Ч3-64

Частотомер  электронно-счетный вычислительный Ч3-64 предназначен для автоматического измерения частоты и периода непрерывных электрических сигналов, несущей частоты импульсно-модулированных сигналов, отношения частот двух электрических сигналов, интервалов времени, счета числа колебаний электрических сигналов, работы в системах с каналом общего пользования (КОП), работы со сменными блоками.
В приборе предусмотрена возможность работы со сменными блоками и другими приборами. Применение сменных блоков и других приборов позволяет расширить диапазон измерений и возможности прибора.
Прибор может применяться для настройки, испытаний и калибровки различного рода приемо-передающих трактов, фильтров, генераторов, для настройки систем связи и других устройств.

УСЛОВИЯ ЭКСПЛУАТАЦИИ Ч3-64

- температура окружающей среды от 243 до 323 К (от -30 до +50°С);
- повышенная влажность до 98% при температуре до 308К (+35°);
- прибор питается от сети переменного тока напряжением 220 ±22 В частотой 50 ±0,5 Гц; 220 ±11 В или 115±6 В частотой 400 Гц

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧАСТОТОМЕРА Ч3-64

Диапазон измеряемых частот

0,005 Гц – 1000 МГц
0,95 – 12 ГГц (со сменным блоком ЯЗЧ-175)

Уровень входного сигнала:

- в диапазоне 0,005 Гц-150 МГц (вход А)
        - для синусоидального сигнала
        - для импульсного сигнала  (при длительности импульсов 2*3,5 нс)

- в диапазоне 100-1000 МГц (вход В)


- в диапазоне 1000-1500 МГц (вход В)




0,05-10 В
0,15-10 В

для синусоидального сигнала 0,01-1 В

для синусоидального сигнала 0,2-10 мВт

Диапазон измерения периода

0,005 – 150*10Гц

Входное напряжение:
- для синусоидального сигнала
- для импульсного сигнала


0,05-10 В
 0,15-10 В

Диапазон измерения несущей частоты ИМ сигнала

100-1500 МГц

Уровень входного сигнала:
- в диапазоне 100-1000 МГц
- в диапазоне 1000-1500МГц


0,1-1 В
0,2-10 мВт

Минимальная длительность импульсов

0,3 мкс

Частота следования

100 Гц-1МГц

Диапазон измерения длительности импульсов

10*10-9 – 2*104 с

Частота следования

50 МГц

Входное напряжение

0,3-10 В

Диапазон измерения длительности интервалов времени

0 – 2*10с (входное напряжение 0,15-10 В, разрешающая способность 1 нс)

Измерение отношения частот:
- диапазон высшей из сравниваемых частот
- диапазон низшей из сравниваемых частот


0,005 Гц-1500 МГц
 0,005 Гц-150 МГц

Входное сопротивление прибора по входу А

1 или 50 Ом

Входная емкость прибора по входу А

50 пФ

Входное сопротивление прибора по входу Б

50 Ом

Номинальное значение частоты опорного генератора

5*10Гц

Время самопрогрева

2 ч

Потребляемая мощность

180 В·А

Габаритные размеры Ч3-64

488х133х574 мм

Масса Ч3-64

21 кг
