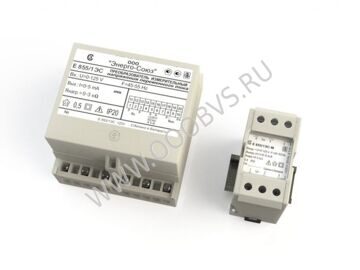

Преобразователи измерительные напряжения переменного тока Е 855ЭС фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ Е855ЭС

Преобразователи измерительные напряжения переменного тока Е 855ЭС предназначены ля линейного преобразования напряжения переменного тока в унифицированный выходной сигнал постоянного тока.

Область применения: могут применяться для контроля напряжений электрических систем и установок, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.

Измерительные преобразователи предназначены для включения непосредственно или через измерительные трансформаторы напряжения в цепи с рабочим напряжением до 500 В включительно.

По числу и виду преобразуемых входных сигналов измерительные преобразователи Е 855/1ЭС-М – Е 855/4ЭС-М, Е 855/1ЭС – Е 855/4ЭС являются одноканальными, измерительные преобразователи Е 855/5ЭС – Е 855/8ЭС являются двухканальными, измерительные преобразователи Е 855/9ЭС – Е 855/12ЭС являются трехканальными.

По заказу потребителя возможно изготовление трехканальных измерительных преобразователей Е 855ЭС с объединенной нейтралью. При этом их обозначение при заказе будет: Е 855/9.3ЭС, Е 855/10.3ЭС, Е 855/11.3ЭС, Е 855/12.3ЭС.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Е855ЭС

Тип и модификация Диапазон измер. входных сигналов, B Диапазон измен. выходного аналогового сигнала, мА Нормирующее значение выходного сигнала Диапазон измен. сопр. нагрузки, кОм Кол. каналов Диапазон измен. частоты входного сигнала, Гц
Е 855/1ЭС,
Е 855/1ЭС-М
0 – 125
0 – 250
0 – 400
0 – 500
0 – 5 5 0 – 3.0 1 45 – 55
Е 855/2ЭС,
Е 855/2ЭС-М
75 – 125
Е 855/3ЭС,
Е 855/3ЭС-М
0 – 125
0 – 250
0 – 400
0 – 500
4 – 20 20 0 – 0.5
Е 855/4ЭС,
Е 855/4ЭС-М
75 – 125
Е 855/5ЭС 0 – 125
0 – 250
0 – 400
0 – 500
0 – 5 5 0 – 3.0 2
Е 855/6ЭС 4 – 20 20 0 – 0.5
Е 855/7ЭС 75 – 125 0 – 5 5 0 – 3.0
Е 855/8ЭС 4 – 20 20 0 – 0.5
Е 855/9ЭС 0 – 125
0 – 250
0 – 400
0 – 500
0 – 5 5 0 – 3.0 3
Е 855/10ЭС 4 – 20 20 0 – 0.5
Е 855/11ЭС 75 – 125 0 – 5 5 0 – 3.0
Е 855/12ЭС 4 – 20 20 0 – 0.5
Примечания:
  1. Для многоканальных преобразователей параметры входных и выходных сигналов всех каналов одинаковы;
  2. Максимальное напряжение на входе каждого канала измерительного преобразователя 500 В.



Пределы допускаемой основной погрешности, % ±0.5
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока 220 ±22 В частотой 50 Гц;
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В для всех измерительных преобразователей, кроме Е 855/[1-4]ЭС-М;
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В;
Мощность, потребляемая от:
- измерительной цепи (по каждому каналу для многоканальных измерительных преобразователей), не более
- для Е 855ЭС с диапазонами измерения входного сигнала 0-125, 75-125 В, В·А 0.3
- для Е 855ЭС с диапазоном измерения входного сигнала 0-250 В, В·А 0.6
- для Е 855ЭС с диапазоном измерения входного сигнала 0-400 В, В·А 1.0
- для Е 855ЭС с диапазоном измерения входного сигнала 0-500 В, В·А 1.2
- источника питания, не более:
- для Е 855/[1-4]ЭС-М, Е 855/[1-4]ЭС, В·А 4.0
- для Е 855/[5-8]ЭС, В·А 5.0
- для Е 855/[9-12]ЭС, В·А 6.0
Габаритные размеры не более:
- для Е 855/[1-4]ЭС-М, мм 44x81x72
- для Е 855/[1-12]ЭС, мм 110х125x80
Масса не более:
- для Е 855/[1-4]ЭС-М, Е 855/[1-8]ЭС, кг 0.8
- для Е 855/[9-12]ЭС, кг 1.2
Диапазон рабочих температур, °C от -30 до +60

При заказе необходимо указать: тип, модификацию, конструктивное исполнение, определяющее его габаритные размеры, верхнее значение диапазона измерений входного сигнала, возможность крепления на шину DIN-35 (при необходимости), номинальное значение напряжения питания.

При заказе измерительных преобразователей с питанием от внешнего источника напряжения переменного тока от 85 до 264 В (номинальное значение 220 В) частотой 50 Гц или напряжения постоянного тока от 120 до 300 В (номинальное значение 220 В) вместо номинального значения указывается «универсальное питание».
