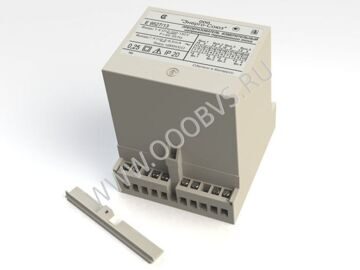

Измерительный преобразователь переменного тока и напряжения переменного тока Е9527ЭС фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ Е9527ЭС

Преобразователи измерительные переменного тока и напряжения переменного тока Е 9527ЭС предназначены для линейного преобразования переменного тока в рабочем режиме в электрический сигнал переменного тока (Е 9527/1ЭС, Е 9527/2ЭС, Е 9527/12ЭС, Е 9527/16ЭС, Е 9527/17ЭС, Е 9527/20ЭС, Е 9527/21ЭС, Е 9527/35ЭС), линейного преобразования переменного тока в режиме перегрузки в электрический сигнал переменного тока (Е 9527/4ЭС, Е 9527/5ЭС, Е 9527/6ЭС, Е 9527/7ЭС), линейного преобразования переменного тока в рабочем режиме и в режиме перегрузки в электрический сигнал переменного тока (Е 9527/14ЭС, Е 9527/15ЭС, Е 9527/18ЭС, Е 9527/19ЭС, Е 9527/22ЭС, Е 9527/24ЭС), линейного преобразования напряжения переменного тока в рабочем режиме в электрический сигнал переменного тока (Е 9527/23ЭС), линейного преобразования напряжения переменного тока в рабочем режиме и в режиме перегрузки в электрический сигнал переменного тока (Е 9527/3ЭС, Е 9527/13ЭС, Е 9527/25ЭС, Е 9527/26ЭС, Е 9527/27ЭС, Е 9527/28ЭС, Е 9527/29ЭС).

Область применения: могут применяться для контроля токов и напряжений рабочих режимов и режимов перегрузки энергоемких объектов, осциллографирования их аварийных режимов.

По числу и виду преобразуемых сигналов измерительные преобразователи Е 9527/1ЭС, Е 9527/2ЭС являются одноканальными, измерительные преобразователи Е 9527/3ЭС - Е 9527/7ЭС, Е 9527/12ЭС - Е 9527/29ЭС, Е 9527/35ЭС - четырехканальными. По заказу потребителя четырехканальные измерительные преобразователи могут быть изготовлены на меньшее количество каналов.

Измерительные преобразователи относятся к преобразователям с гальваническим разделением входных и выходных цепей, также обеспечивают гальваническое разделение входных цепей между собой и выходных цепей между собой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Е9527ЭС

Тип и модификация Диапазоны измерения входного сигнала Номинал. значение входного сигнала Диапазон изменения выходного сигнала, мА Нормирующ. значение выходного сигнала, мА Сопр. нагрузки, Ом
в раб. режиме в режиме перегр. в раб. режиме в режиме перегр. в раб. режиме в режиме перегр.
Е 9527/1ЭС 0-1 А - 1 А 0-5.0 - 5 - 300±30
Е 9527/2ЭС 0-5 А 5 А
Е 9527/3ЭС 0-100 В 0-130 В 100 В 5.0-6.5 6.5 300±Х1
Е 9527/4ЭС - 0-20 А 1 А - 0-5.0 - 5.0 300±30
Е 9527/5ЭС 0-40 А
Е 9527/6ЭС 0-50 А
Е 9527/7ЭС 0-100 А 5 А
Е 9527/12ЭС 0-10 А  - 10 А 0-5.0 - 5.0 -
Е 9527/13ЭС 0-100 В 100-130 В 100 В 5.0-6.5 6.5 800±Х2
Е 9527/14ЭС 0-1 А 1-20 А 1 А 5.0-100.0 100.0 10-70
Е 9527/15ЭС 0-5 А 5-100 А 5 А
Е 9527/16ЭС 0-1 А - 1 А - - 300±30
Е 9527/17ЭС 0-5 А 5 А
Е 9527/18ЭС 0-1 А 1-20 А 1 А 5.0-100.0 100.0
Е 9527/19ЭС 0-5 А 5-100 А 5 А
Е 9527/20ЭС 0-1 А - 1 А - - 1000±Х3
Е 9527/21ЭС 0-5 А 5 А
Е 9527/22ЭС 0-1 А 1-20 А 1 А 5.0-100.0 100.0 10-70
0-5 А 5-100 А 5 А
Е 9527/23ЭС 0-100 В - 100 В - - 800±Х2
0-400 В 400 В
Е 9527/24ЭС 0-5 А 5-50 А 5 А 5.0-50.0 50.0 10-70
Е 9527/25ЭС 0-220 В 220-286 В 220 В 5.0-6.5 6.5 800±Х2
Е 9527/26ЭС 0-380 В 380-494 В 380 В
Е 9527/27ЭС 0-100 В 100-130 В 100 В 1000±Х3
Е 9527/28ЭС 0-220 В 220-286 В 220 В
Е 9527/29ЭС 0-380 В 380-494 В 380 В
Е 9527/35ЭС 0-150 мА - 150 мА 0–100 - 100 - 10-70
Примечания:
  1. Технические данные ИП одинаковы для каждого канала;
  2. Для ИП класса 0.25 Х1=3 Ом; Х2=8 Ом; Х3=10 Ом;
  3. Для ИП класса 0.5 Х1=9 Ом; Х2=24 Ом; Х3=30 Ом;
  4. Для ИП класса 1.0 Х1=30 Ом; Х2=80 Ом; Х3=100 Ом.



Пределы допускаемой основной погрешности, % 0.25; 0.5; 1.0
Питание осуществляется от измерительной цепи.
Мощность, потребляемая от измерительной цепи, не более:
- для преобразователей тока, В·А 1.0
- для преобразователей напряжения, В·А 4.0
Габаритные размеры не более, мм 110x125x132
Масса не более, кг 1.4
Диапазон рабочих температур, °C от -30 до +50

При заказе необходимо указывать тип и модификацию прибора, класс точности.

При заказе измерительных преобразователей Е 9527/22ЭС и Е 9527/23ЭС дополнительно необходимо указать номинальное значение входного сигнала.
