Е849 М1 измерительный преобразователь активной и реактивной мощности

Главная » Каталог » Преобразователи тока измерительные » Е849 М1 измерительный преобразователь активной и реактивной мощности

Измерительный преобразователь активной и реактивной мощности Е849 М1; Е 849-М1: Е-849М1; преобразователь тока Е 849М1; Е-849-М1: Е-849 М1; купить преобразователь Е849М1; Е 849-М1: Е-849-М1; купить дешевле Е849 М1; Е 849 М1: Е-849М1; технические характеристики преобразователя активной и реактивной мощности Е849 М1; Е 849-М1: Е-849М1

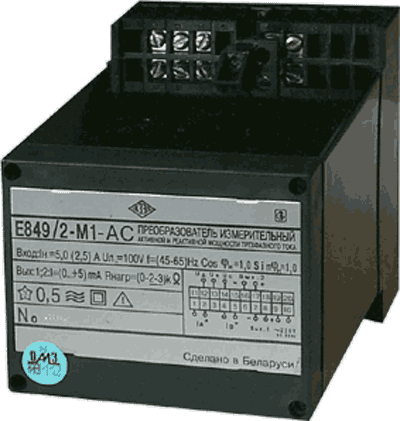

 Измерительный преобразователь активной и реактивной мощности Е849 М1 фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ Е849 М1

Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1 предназначены для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Е849 М1

Температурный диапазон от -30С до +60С
Пределы допускаемой основной погрешности для Е849 /1-6 М1 ±0,5%
для Е849 /7-12 М1 ±1,0%
Перегрузочная способность по току от 200% до 2000%
Перегрузочная способность по напряжению 150 %
Время установления выходного сигнала при скачкообразном изменении сигнала от начального до любого значения внутри диапазона измерения не более 0,5 с
Габаритные размеры 110х120х125 мм
Масса 1 кг

Преобразователь по своему принципу действия не является источником радиопомех и не чувствителен к воздействию индустриальных радиопомех, не превышающих установленные нормы. Преобразователь является восстанавливаемым, взаимозаменяемым, ремонтируемым изделием. Степень защиты корпуса преобразователя от воздействия окружающей среды IР5Х по ГОСТ 14254. По защите от поражения электрическим током преобразователь относится к классу защиты II.

Таблица основных параметров:

Тип, модификация ИП Диапазон преобразуемых входных сигналов Диапазон выходного сигнала, Iвых, мА Сопротивление нагрузки, кОм Параметры питания
Iвх, A Uвх, В cosφ (sinφ)
Е849 /1 М1
Е849 /7 М1
0-0,5
0-1,0
0-2,5
0-5,0
80-120 0-1 0-5 0-3 От измерительной цепи
Е849 /2 М1
Е849 /8 М1
0-0,5
0-1,0
0-2,5
0-5,0
0-120 0-1 0-5 0-3 220 В, 50Гц
Е849 /3 М1
Е849 /9 М1
0-0,5
0-1,0
0-2,5
0-5,0
80-120 0±1 0±5 0-3 От измерительной цепи
Е849 /4 М1
Е849 /10 М1
0-0,5
0-1,0
0-2,5
0-5,0
0-120 0±1 0±5 0-3 220 В, 50 Гц
Е849 /5 М1
Е849 /11 М1
0-0,5
0-1,0
0-2,5
0-5,0
0-120 0±1 0-2,5-5 0-3 100 В, 220 В, 50Гц
Е849 /6 М1
Е849 /12 М1
0-0,5
0-1,0
0-2,5
0-5,0
80-120 0-1 4-20 0-0,5 От измерительной цепи
