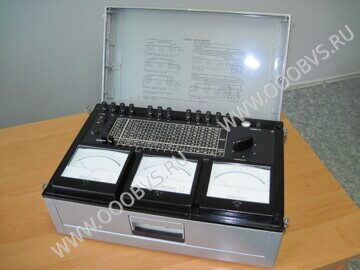

К540 комплект измерительный фото

НАЗНАЧЕНИЕ КОМПЛЕКТА ИЗМЕРИТЕЛЬНОГО К 540

Комплект измерительный К-540, переносной, предназначен для измерений силы тока, напряжения и мощности в однофазных и трехфазных, трехпроводных, четырехпроводных цепях переменного тока, при равномерной и неравномерной нагрузках фаз.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКТА К540

По точности встроенные в комплект К-540 измерительные приборы соответствуют значениям.

Амперметр - классу точности 0,5
Вольтметр на диапазоне измерений:
- с конечным значением 15 V - классу точности
- с конечным значением 30 V - классу точности
- от 75 до 600 V - классу точности
2,5
1,0
0,5
Ваттметр:
- при номинальном напряжении 15 V классу точности
- при номинальном напряжении 30 V классу точности
- от 75 до 600 V - классу точности
2,5
1,0
0,5

Конечные значения диапазонов измерений, области частот (частота) амперметра и вольтметра.

Прибор комплекта Конечное значение диапазона измерений Область частот (частота), Hz Примечание
нормальная(нормальное значение) рабочая
Амперметр 0,1 А
0,25 А
0,5 А
1,0 А
2,5 А
5 А
10 А
45-65 Св.65 до 500
25 A
50 А
-
100 А
150 А
200 А
300 А
600 А
50 При использовании трансформатора тока УТТ-5М(класс точности - 0,2
Вольтметр 15 V
30 V
45-65
75 V Св. 65 до 400
150 V
300 V
450 V
600 V
Св. 65 до 500

Номинальные токи, номинальные напряжения и области частот (частота) ваттметра комплекта.

Номинальный коэффициент мощности ваттметра - 1.

Номинальные токи, А Номинальные напряжения, V Область частот (частота), Hz Примечание
нормальная (нормальное значение) рабочая
От 0,1 до 10 15 и 30 45 - 65 -
75 Св. 65 до 400
От 150 до 600 Св. 65 до 500
25 и 50 От 15 до 600 -
От 100 до 600 От 15 до 600 50 - При использовании трансформатора тока УТТ-5М

Габаритные размеры комплекта К 540, мм, не более 505 х 330 х 190
Масса комплекта К540, кг, не превышает 15
