4306 прибор электроизмерительный многофункциональный

Главная » Каталог » Приборы измерительные и регулирующие » 4306 прибор электроизмерительный многофункциональный

Временно не производится

Прибор электроизмерительный многофункциональный 4306; прибор 4306; купить 4306; купить дешевле 4306; цена прибора электроизмерительного 4306; технические характеристики 4306

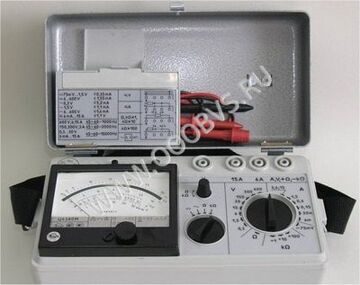

Прибор электроизмерительный многофункциональный 4306 фото

НАЗНАЧЕНИЕ ПРИБОРА 4306

Прибор электроизмерительный многофункциональный 4306 с автоматической защитой от перегрузок выпускается в четырех модификациях и применяется при ремонте и эксплуатации технических средств железнодорожного транспорта, в т.ч. устройств сигнализации, централизации и блокировки:
- 4306.1 - механический и электронный поводок;
- 4306.1 УХЛ1.1 - механический и электронный поводок, расширенный температурный диапазон применения;
- 4306.2 - механический поводок;
- 4306.2 УХЛ1.1. - механический поводок, расширенный температурный.
Предназначен для измерений:
- силы и напряжения постоянного тока, в т.ч. силы и напряжения сигналов кодовых рельсовых цепей (в форме однополярных прямоугольных импульсов - с помощью механического поводка);
- среднеквадратического значения напряжения и силы переменного тока синусоидальной и несинусоидальной форм с коэффициентом искажений до 30%, в т.ч. среднеквадратического значения силы и напряжения переменного тока сигналов кодовых рельсовых цепей на частотах 25, 50 и 75 Гц ( без учета пауз между импульсами - с помощью механического и электронного поводка), среднеквадратического значения силы и напряжения переменного тока сигналов тональных рельсовых цепей с амплитудой манипуляций 8 или 12 Гц в диапазоне 420-5555 Гц и фазоманипулированных сигналов на частоте 175 Гц;
- сопротивления постоянному току.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 4306

диапазон измерений силы постоянного тока (класс точности) 0...0,006 0...0,03 0...0,15 0...0,3 0...1,5 0...3 0...6 0...5 (1,5)
диапазон измерений силы переменного тока(класс точности) 0...0,006 0...0,03 0...0,15 0...0,3 0...1,5 0...3 0...6 0...15 (2,5)
диапазон измерений постоянного напряжения(класс точности) 0...0,075 0...0,03 0...1,5 0...3 0...6 0...15 0...30 0...60 0...150 0...300 0...600 (1,5)
диапазон измерений переменного напряжения(класс точности) 0...0,075 0...0,03 0...1,5 0...3 0...6 0...15 0...30 0...60 0...150 0...300 0...600 (с электронным преобразователем СКЗ)(2,5);
0...30 0...60 0...150 0...300 0...600 (без электронного преобразователя СКЗ)(2,5)
Питание прибора автономное (3 елемента 316 по 1,5 В)
Габаритные размеры 240х140х140
Масса 1,5
