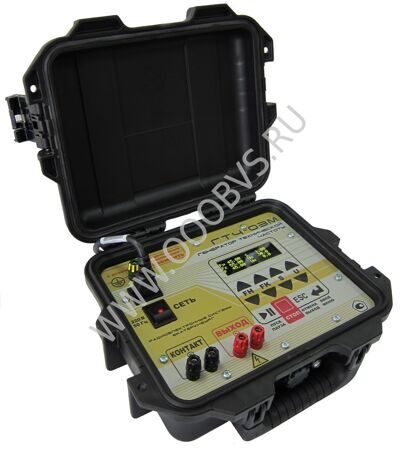

Генератор технической частоты ГТЧ-03М фото

НАЗНАЧЕНИЕ ГЕНЕРАТОРА ГТЧ-03М

Генератор технической частоты ГТЧ-03М предназначен для наладки и проверки устройств защиты и автоматики на электроподстанциях. Также может использоваться как генератор переменного напряжения промышленной частоты.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГТЧ-03М

Генератор обеспечивает номинальное значение напряжения выходного сигнала синусоидальной формы в диапазоне от 30 до 130 В в частотном диапазоне от 45 Гц до 55 Гц
Пределы допускаемой относительной погрешности при задании частоты выходного сигнала в диапазоне от 45 Гц до 55 Гц не более ±5-10-4
Максимальная выходная мощность Вт на активное сопротивление нагрузки
Пределы допускаемой относительной погрешности напряжения выходного сигнала не более ±1 %
Коэффициент нелинейных искажений выходного сигнала не более 2 %
Время установления рабочего режима 1,5 мин.
Генератор обеспечивает линейное изменение частоты выходного сигнала со скоростью от 0.01 Гц/с до 1 Гц/с
Генератор обеспечивает измерение частоты срабатывания и времени срабатывания поверяемого реле частоты
Электрическое питание генератора осуществляется от сети переменного тока напряжением 220±22 В. частотой 50±5Гц, содержание гармоник не более 5 %
Потребляемая мощность не превышает 200 В·А
Допустимая продолжительность непрерывной работы составляет 8 ч без учета времени установления рабочего режима. По истечении времени непрерывной работы, повторно допускается включать генератор после перерыва 2 ч
Генератор устойчив к воздействиям:
 - температуры окружающего воздуха
 - относительной влажности
 - атмосферном давлении

от 264 до 3088 К (от - 10 до +35 °С)
80 % при 298 К (25 °С)
от 84 до 106.7 кПа (от 630 до 800 мм рт. ст.)
Габаритные размеры генератора не превышают 300х250х125 мм
Масса генератора не превышает 3 кг
