ПП-2 термодатчик полупроводниковый

Главная » Каталог » Приборы контроля, сигнализации и управления » ПП-2 термодатчик полупроводниковый

Термодатчик полупроводниковый ПП 2; ПП-2 термодатчик; термодатчик ПП-2; датчик ПП-2; датчик температуры ПП-2; ПП-2; ПП2; ПП 2.

ТУ 25-7529.0009-87

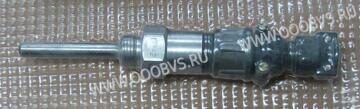

ПП-2 термодатчик полупроводниковый фото

НАЗНАЧЕНИЕ ТЕРМОДАТЧИКА ПП-2

Термодатчик полупроводниковый ПП-2 представляет собой полупроводниковый терморезистор с линеаризированной, за счет последовательного соединения с ним манганиновых сопротивлений, характеристикой и предназначен для комплектации электротермометров типа ТП-2 и электротермометров типа ТП-3, применяемых для дистанционного измерения температуры воды, масла или антифриза в системах охлаждения двигателей тепловозов и других энергетических установок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОДАТЧИКА ПП-2

1

Диапазон измеряемых температур, °C

от 0 до 120

2

Диапазон рабочих температур, °C

от 20 до 90

3

Допускаемая погрешность измерения, °C, не более
- в диапазоне температур от 20 до 90 °C
  при изготовлении
  за время эксплуатации 5000 ч
- в диапазоне температур от 0 до 20 °C и от 90 до 120 °C
  при изготовлении
  за время эксплуатации 5000 ч



±2
±5

±4
±10

4

Показатель тепловой инерции, с, не более
- в спокойном воздухе
- в потоке (0,5 м/сек) воздуха

15
270
105

5

Условное давление измеряемой среды, Ру, МПа

1,5

6

Материал монтажной части защитной арматуры

Сталь 12Х18Н10Т

7

Электрическое сопротивление изоляции измерительной цепи термодатчика относительно корпуса при температуре окружающего воздуха (25±10) °C и относительной влажности от 30 до 80%, МОм, не менее

100

8

Степень защиты от воздействия пыли и воды

IP00
ГОСТ 14254-96

Габаритные размеры, мм

Ø30х160

10

Масса, кг, не более

0,25

11

Средний срок службы, лет

8

СОПРОТИВЛЕНИЕ ТЕРМОДАТЧИКА ПП-2 ПРИ РАЗЛИЧНЫХ ТЕМПЕРАТУРАХ

Температура, °C

Номинальное значение сопротивления, Ом

Предельное допускаемое отклонение, Ом

при изготовлении

за время эксплуатации до 5000 ч

0

129,05

±1,60

±4,00

20

118,80

±1,26

±3,15

60

83,02

±1,96

±4,90

90

57,99

±1,39

±3,48

120

42,90

±1,50

±3,75

КОМПЛЕКТНОСТЬ

Термодатчик ПП-2 - 1 шт.

Паспорт - 1 экз.

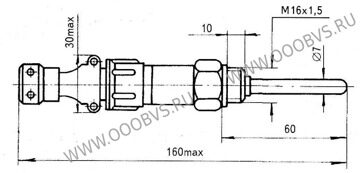

ПП-2 термодатчик полупроводниковый эскиз
