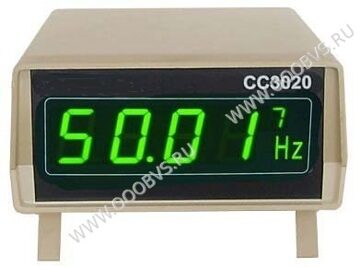

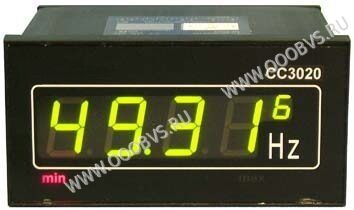

  частотомер СС3020-Щ фото частотомер СС3020-Н фото

НАЗНАЧЕНИЕ ЧАСТОТОМЕРА СС3020

Выпускаются в двух конструктивных исполнениях - щитовом (СС3020-Щ) и настольном (СС3020-Н)

Частотомеры СС3020 предназначены для  измерения частоты переменного тока и передачи ее значений по гальванически развязанному интерфейсу RS485.

Частотомеры СС3020 имеют возможность установки по интерфейсу уставок нижнего и верхнего допускаемых значений измеряемой частоты.

Частотомеры СС3020 индицируют значение измеренной частоты в герцах. Количество значащих цифр - пять десятичных разрядов.

Частотомеры СС3020 индицируют миганием светодиодов «min» или «max» выход измеряемой частоты за границы установленных уставок, при этом замыкаются выходные контакты соответствующего реле.

Ток через выходные контакты реле - не более 0,5 А, напряжение – не более 200 В постоянного тока при активной нагрузке. Число срабатываний выходных контактов не менее 105.

Частотомеры СС3020 предназначены для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от 5 до 40 оС и относительной влажности 90 % при 25 оС.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧАСТОТОМЕРА СС3020

Диапазон измеряемой частоты от 40 до 5000 Гц
Частотомеры СС3020 измеряют частоту при подаче на вход напряжения переменного тока от 30 до 250 В
Пределы допускаемой основной относительной погрешности  измерений ± 0,01 %.
Диапазон установки уставок измеряемой частоты
 - нижнего допускаемого значения
 - верхнего допускаемого значения

от 40 до 4999,5 Гц
от 40,5 до 5000 Гц
Погрешность срабатывания выхода измеряемой частоты за границы установленных уставок определяется основной приведенной погрешностью измерений
Частотомеры СС3020 тепло- и холодоустойчивы в диапазоне температур от 5 до 40 оС. При этом пределы допускаемой дополнительной погрешности измерений частотомеров СС3020, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур ± 0,01 % на каждые 10 оС изменения температуры
Питание осуществляется:
 - от сети переменного тока напряжением (85 - 260) В и частотой (47 - 65) Гц;
 - постоянным напряжением (120 - 300) В
Потребляемая мощность не более 4 В·А
Габаритные размеры
- для частотомеров СС3020-Щ;
 - для частотомеров СС3020-Н

не более 144х72х120 мм
не более150х72х195 мм
Масса
- для частотомеров СС3020-Щ;
 - для частотомеров СС3020-Н

не более 0,5 кг
не более 0,55 кг
