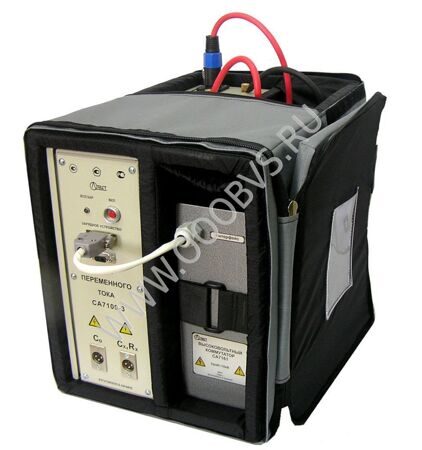

 Мост переменного тока высоковольтный автоматический СА7100 фотоМост переменного тока высоковольтный автоматический СА7100 фото

НАЗНАЧЕНИЕ МОСТА СА7100

Мосты переменного тока высоковольтные автоматические СА7100 предназначены для измерений тангенса угла диэлектрических потерь и электрической емкости (далее - емкость), напряжения и частоты переменного тока, сопротивления изоляции постоянному току

Мост состоит из Блока управления (далее - БУ), устанавливаемого на рабочем месте оператора, и Блока измерительного (далее - БИ), который размещается в огражденной высоковольтной зоне. Связь БУ с БИ осуществляется с помощью волоконно-оптического кабеля, что обеспечивает полную электробезопасность персонала.

Процесс измерения полностью автоматизирован, включая выбор поддиапазонов. Отображение результатов измерения осуществляется на жидкокристаллическом индикаторе БУ (2 строки по 16 знакомест). Наличие интерфейсов RS 232 и USB позволяет управлять процессом измерения также с помощью персонального компьютера.

В энергонезависимой памяти БУ возможно сохранение до 1000 записей результатов измерений, которые могут быть скопированы в память ПК в формате Microsoft Word или Microsoft Excel. Результат каждого измерения, занесенного в архив, может быть идентифицирован по дате и времени проведения измерения, а также по введенному в память цифробуквенному обозначению объекта измерения.

Работоспособность Моста может быть оперативно проверена даже в полевых условиях с помощью Тестирующего устройства, входящего в комплект поставки.

Мосты СА7100-3 поставляются с высоковольтным коммутатором. Коммутатор СА7161 переключает схемы измерений “прямая” <-> "инверсная" (“нормальная" <-> “перевернутая") и режимы измерения “tgб, С” <-> “R, Ка”. Коммутаторы управляются дистанционно с помощью БУ.

В стандартный комплект поставки Моста входит кабель измерительный КИЗ (25 м) с внешней изоляцией, выдерживающей рабочее напряжение до 10 кВ. В связи с этим при измерениях по «перевернутой” схеме не требуется принимать дополнительные меры по его изоляции.

Все составные части Моста и кабели размещаются в специальных укладочных сумках.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Нормальные условия применения:

 - Температура окружающего воздуха - от 15 до 25 °С;
 - Относительная влажность воздуха - до 80 % при температуре 25 °С

Рабочие условия применения:

 - Температура окружающего воздуха - от минус 10 до плюс 40 °С;
 - Относительная влажность воздуха - до 80 % при температуре 25 °С

Электропитание:

 - Блока измерительного - от встроенного аккумулятора;
 - Блока управления - от сети 220 В 50 Гц или бортовой сети передвижной лаборатории 12 В

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СА7100

    СА7100-2 СА7100-3
Измеряемые величины: тангенс угла потерь, емкость, напряжение и частота;
сопротивление изоляции, коэффициент абсорбции
+

-
+

+
Дифференциальный контроль изоляции объектов, находящихся под рабочим напряжением при наличии Устройства согласования автоматизированного СА7140 + +
Автоматизация процесса измерения полная, включая выбор поддиапазона + +
Управление и отображение результатов измерения: вариант 1: управление с помощью БУ (клавиатура 16 клавиш, двухстрочный ЖКИ);
вариант 2: управление с помощью ПК. подключенного через СОМ-порт (RS 232) или USB к БУ


+


+
Емкость и допустимое рабочее напряжение встроенного эталонного конденсатора 10 ... 440 пФ, 10 кВ + +
Емкость внешнего эталонного конденсатора от 10 пФ до 10000 пФ + +
Сила тока через эталонный конденсатор от 2 мкА до 10 мА + +
Сила тока через объект измерения от 0 до 0,5 А + +
Диапазон частот рабочего напряжения от 49 Гц до 51 Гц + +
Диапазоны измерений:
емкости от 0 до С0*10000 (5 поддиапазонов),
где С0 - емкость эталонного конденсатора
+ +
тангенса угла потерь от 0 до 1 + +
сопротивления от 150 кОм до 10 ГОм при испытательном напряжении 500 В;
от 1 МОм до 50 ГОм при испытательном напряжении 1000 В;
от 1,5 МОм до 1 ТОм при испытательном напряжении 2500 В


-


+
Пределы допускаемой относительной погрешности при измерении:
емкости ±1*10-2% при использовании внешнего эталонного конденсатора
±5*10-2% при использовании встроенного эталонного конденсатора


+


+
тангенса угла потерь ±(1*10-4+0,01*tgб) + +
рабочего напряжения ±1,5% + +
частоты ±0,1 Гц + +
сопротивления ±2,5% в диапазоне измерений от 150 кОм до 100 ГОм
±5% в диапазоне измерений от 100 ГОм до 1 ТОм

-

+
Пределы дополнительной погрешности при измерении сопротивления при воздействии на измерительный вход моста "Сх, Rx" синусоидального тока промышленной частоты с действующим значением до 0,5 мА ±2%

-


+
Измерение емкости и тангенса угла потерь в условиях электростатических помех на рабочей частоте автоматическое подавление "токов влияния" путем смены фазы рабочего напряжения (метод двух отсчетов)"Плавный" фазорегулятор не требуется!

+


+
Возможность измерения параметров заземленных объектов ("перевернутая” схема ) предусмотрена для всех измеряемых параметров + +
Архивирование результатов измерений 1000 записей результатов измерений + +



Время непрерывной работы БИ от полностью заряженного аккумулятора
 - СА7100-2
 - СА7100-3


50 часов
25 часов
Габаритные размеры:
 - СА7100-2
     - Блока измерительного, не более
     - Блока управления, не более
 - СА7100-3
     - Блока измерительного, не более
     - Блока управления, не более


120х315х415 мм
135х27х153 мм


120х315х415 мм
135х27х153 мм
Масса:
- СА7100-2
     - Блока измерительного, не более
     - Блока управления, не более
 - СА7100-3
     - Блока измерительного, не более
     - Блока управления, не более


14 кг
0,55 кг


16 кг
0,55 кг
