ЦВ 9057 цифровой измерительный преобразователь напряжения постоянного тока

Главная » Каталог » Преобразователи тока измерительные » ЦВ 9057 цифровой измерительный преобразователь напряжения постоянного тока

Цифровой измерительный преобразователь напряжения постоянного тока ЦВ-9057; ЦВ 9057; ЦВ9057; преобразователь тока ЦВ-9057; ЦВ 9057; ЦВ9057; купить преобразователь ЦВ-9057; ЦВ 9057; ЦВ9057; купить дешевле ЦВ-9057; ЦВ 9057; ЦВ9057; цена преобразователя ЦВ-9057; ЦВ 9057; ЦВ9057; описание ЦВ-9057; ЦВ 9057; ЦВ9057; назначение ЦВ-9057; ЦВ 9057; ЦВ9057; технические характеристики ЦВ-9057; ЦВ 9057; ЦВ9057

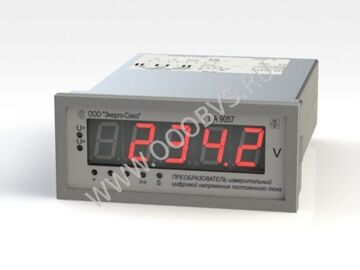

Цифровой измерительный преобразователь напряжения постоянного тока ЦВ 9057 фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЦВ 9057

Преобразователи измерительные цифровые напряжения постоянного тока ЦВ 9057 предназначены для измерения действующего значения напряжения постоянного тока, отображения результатов измерения на пятиразрядном семисегментном светодиодном индикаторе, передачи результатов измерения с использованием порта RS-485, а также для линейного преобразования в унифицированный выходной сигнал постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.

Приборы предназначены для непосредственного включения.

Наличие двух встроенных реле у приборов ЦВ 9057/1, ЦВ 9057/2, ЦВ 9057/5, ЦВ 9057/6, ЦВ 9057/9, ЦВ 9057/11 позволяет осуществить коммутацию внешних цепей при принижении (реле К1) или превышении (реле К2) входным сигналом установленного порога срабатывания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦВ 9057

Тип и модификация прибора Диапазоны измерений. входного сигнала, В Диапазон выходного аналогового сигнала, мА Диапазон сопротивл. нагрузки, кОм Диапазон показаний отсчетного устройства, В Наличие порта
RS-485
Наличие двух встр. реле
ЦВ 9057/1 0-60
0-100
0-150
0-250
0-500
0-5 0-3.0 0-60
0-100
0-150
0-250
0-500
да да
ЦВ 9057/2 4-20 0-0.5
ЦВ 9057/3 0-5 0-3.0 нет
ЦВ 9057/4 4-20 0-0.5
ЦВ 9057/5 0-5 0-3.0 нет да
ЦВ 9057/6 4-20 0-0.5
ЦВ 9057/7 0-5 0-3.0 нет
ЦВ 9057/8 4-20 0-0.5
ЦВ 9057/9 - - да да
ЦВ 9057/10 нет
ЦВ 9057/11 нет да
ЦВ 9057/12 нет



Цвет индикаторов (без указания в заказе - красный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, % ±0.5
Допускаемый ток, коммутируемый каждым реле, А 0.3
Допускаемое напряжение, коммутируемое каждым реле, В 250
Питание осуществляется от источника напряжения переменного тока от 187 до 242 В с номинальным значением 220 В частотой 50  ±0.5 Гц.
Мощность, потребляемая от:
- измерительной цепи, не более, В·А 0.1
- источника питания, не более, В·А 8.0
Габаритные размеры, мм 136х60х201
Масса не более, кг 1.9
Диапазон рабочих температур, °C от -10 до +50

При заказе необходимо указывать тип и модификацию прибора, диапазон преобразуемого входного сигнала.
