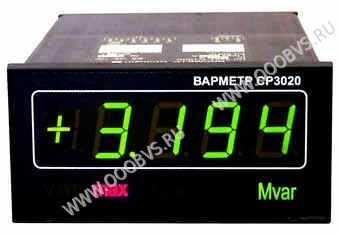

СР3020 варметр

Варметр СР3020; СР-3020; СР 3020; СР-3020; купить варметр СР3020; СР-3020; СР 3020; СР-3020; купить дешевле СР3020; СР-3020; СР 3020; СР-3020; купить варметр СР3020; СР-3020; СР 3020; СР-3020; технические характеристики варметра СР3020; СР-3020; СР 3020; СР-3020

НАЗНАЧЕНИЕ ВАРМЕТРА СР3020

Варметры СР3020 – для измерения реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях и передачи их значений по интерфейсу RS485.

Варметры СР3020 выполнены по трехэлементной схеме, подключаются непосредственно к измерительному трансформатору напряжения или измерительному трансформатору тока и измеряют активную мощность.

Варметры СР3020 имеют возможность установки по интерфейсу:
а) коэффициента трансформации ИТН (К_Н);
б) коэффициента трансформации ИТТ (К_Т).

Варметры СР3020 индицируют размерность измеряемого значения реактивной мощности «k_W» или «M_W», а также знак «+» для принимаемой или «-» - для отдаваемой мощности. Погашенные индикаторы «k_W» и «M_W» означают, что значение мощности индицируется в ваттах.

Количество значащих цифр - четыре десятичных разряда. Высота цифр –

25 мм.

Варметры СР3020 предназначены для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от 5 до 40 ^оС и относительной влажности 90 % при 25 ^оС.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВАРМЕТРА СР3020

Номинальное значение фазных напряжений при четырехпроводной схеме включения.	U_ФН = 57,7 В
Номинальное значение линейных напряжений при трехпроводной схеме включения	U_ЛН = 100 В
Номинальное значение фазных токов	I_ФН = 1 А или I_ФН = 5 А (в зависимости от исполнения)
Частотный диапазон измеряемого напряжения	от 45 до 850 Гц
Диапазон установки К_н варметров серии 3020	от 1 до 30000
Номинальное значение измеряемой реактивной мощности для варметров - для варметров и варметров СР3020 с I_ФН = 1 А - для варметров и варметров СР3020 с I_ФН = 5 А	173 Вт 865 Вт
Диапазон изменения фазных и линейных напряжений варметров	от 0,8U_Н до 1,2U_Н
Диапазон изменения фазных токов варметров	от 0,01I_Н до 1,2I_Н
Диапазон установки К_Н для варметров СР3020 должен быть	от 1 до 20000
Диапазон установки К_Т - должен быть	от 1 до 6000
Пределы допускаемой основной приведенной погрешности измерений	± 1,0 % к номинальному значению измеряемой реактивной мощности
Варметры тепло- и холодоустойчивы в диапазоне температур от 5 до 40 ^оС. При этом пределы допускаемой дополнительной погрешности измерений варметров СР3020, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур	± 0,25 % на каждые 10 ^оС изменения температуры
Питание варметров осуществляется:	а) от сети переменного тока напряжением (85 - 260) В и частотой (47 - 65) Гц; б) постоянным напряжением (120 - 300) В
Потребляемая мощность	не более 5 В^·А
Габаритные размеры	не более 144х72х160 мм
Масса	не более 0,65 кг
