ЦА 9256 цифровой измерительный преобразователь постоянного тока

Главная » Каталог » Преобразователи тока измерительные » ЦА 9256 цифровой измерительный преобразователь постоянного тока

Цифровой измерительный преобразователь постоянного тока ЦА 9256; ЦА-9256; ЦА9256; преобразователь тока ЦА 9256; ЦА-9256; ЦА9256; купить преобразователь ЦА 9256; ЦА-9256; ЦА9256; купить дешевле ЦА 9256; ЦА-9256; ЦА9256; цена преобразователя ЦА 9256; ЦА-9256; ЦА9256; описание ЦА 9256; ЦА-9256; ЦА9256; назначение ЦА 9256; ЦА-9256; ЦА9256; технические характеристики ЦА 9256; ЦА-9256; ЦА9256

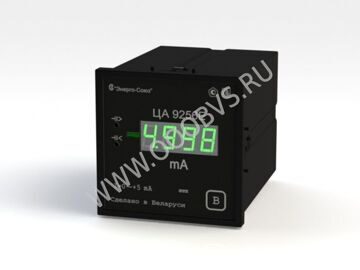

 Цифровой измерительный преобразователь постоянного тока ЦА 9256 фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЦА 9256

Преобразователи измерительные цифровые постоянного тока ЦА 9256 предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве с учетом коэффициента преобразования первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.

Предназначены для непосредственного включения или для включения от наружных шунтов или от первичных преобразователей.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦА 9256

Диапазон измерения преобразуемого входного сигнала Диапазон изменения выходного аналогового сигнала, мА Сопротивление нагрузки, кОм
0–5.0 мА
4.0–20.0 мА
0–20.0 мА
0–75 мВ
0–5.0 0–3.0
0–20.0 0–0.5
4.0–20.0 0–0.5
0–2.5–5.0 мА
4–12–20 мА
±5.0 мА
±20.0 мА
±75.0 мВ
0–2.5–5.0 0–3.0
±5.0 0–3.0
4.0–12.0–20.0 0–0.5
0–10.0–20.0 0–0.5



Цвет индикаторов (без указания в заказе - зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, % ±0.05
Допускаемый ток, коммутируемый каждым реле, А 0.3
Допускаемое напряжение, коммутируемое каждым реле, В 250
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока 220 ±22 В частотой 50 Гц;
- от источника напряжения переменного тока от 84 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В;
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В.
Мощность, потребляемая от:
- измерительной цепи, не более, В·А 0.5
- источника питания, не более, В·А 6.0
Габаритные размеры:
- для ЦА 9256Е, мм 98х98х138
- для ЦА 9256Р, мм 120х120х138
Масса не более, кг 1.0
Диапазон рабочих температур, °C от -40 до +50

При заказе приборов, предназначенных для включения от шунтов или первичных измерительных преобразователей, дополнительно необходимо указать диапазон измерения и единицу измерения сигнала на входе шунта или первичного измерительного преобразователя.
