ЦЛ 9049 цифровой измерительный преобразователь активной и реактивной мощности трехфазного тока

Цифровой измерительный преобразователь активной и реактивной мощности трехфазного тока ЦЛ-9049; ЦЛ 9049; ЦЛ9049; преобразователь тока ЦЛ-9049; ЦЛ 9049; ЦЛ9049; купить преобразователь ЦЛ-9049; ЦЛ 9049; ЦЛ9049; купить дешевле ЦЛ-9049; ЦЛ 9049; ЦЛ9049; цена преобразователя ЦЛ-9049; ЦЛ 9049; ЦЛ9049; описание ЦЛ-9049; ЦЛ 9049; ЦЛ9049; назначение ЦЛ-9049; ЦЛ 9049; ЦЛ9049; технические характеристики ЦЛ-9049; ЦЛ 9049; ЦЛ9049

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЦЛ 9049

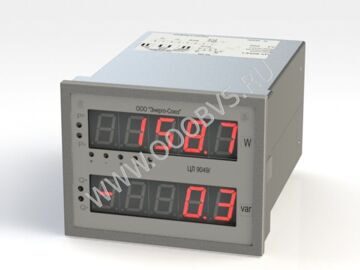

Преобразователи измерительные цифровые активной и реактивной мощности трехфазного тока ЦЛ 9049 предназначены для измерения активной и реактивной мощности переменного трехфазного тока, отображения результатов измерения на двух пятиразрядных семисегментных светодиодных отсчетных устройствах, передачи измеренных значений с использованием портаRS-485, а также для линейного преобразования в два унифицированных выходных сигнала постоянного тока. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.

Приборы предназначены для включения непосредственно или через измерительные трансформаторы тока и напряжения.

Наличие четырех встроенных реле у приборов ЦЛ 9049/1 - ЦЛ 9049/10, ЦЛ 9049/21 - ЦЛ 9049/30, ЦЛ 9049/41, ЦЛ 9049/42, ЦЛ 9049/45, ЦЛ 9049/46 позволяет осуществить коммутацию внешних цепей при принижении (реле К1, К3) или превышении (реле К2, К4) входным сигналом установленного порога срабатывания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЛ 9049

Тип и модиф.	Диапазоны преобр. входных сигналов			Номинальные значения преобр. входных сигналов			Диап. измен. выход ного аналог. сигнала, I, мА	Диап. сопр. нагр., кОм	Диап. показаний отсчетн. устр-в	Нали- чие портаRS-485	Нали- чие встр. реле
	I_A=I_C, А	U_AB=U_BC =U_CA, В	cos φ, sin φ	Iн, А	Uн, B	cos φ, sin φ
ЦЛ 9049/1	0-1 или 0-5	80-120	0-плюс 1-0	1 или 5	100	1	0-5	0-3.0	от 0 до Iн· Uн· cosφ· (sinφ)· Kti· Ktu· √3	да	да
ЦЛ 9049/2		0-120 0-250 0-450			100 220 380
ЦЛ 9049/3		80-120			100		4-20	0-0.5
ЦЛ 9049/4		0-120 0-250 0-450			100 220 380
ЦЛ 9049/5		80-120	0-плюс 1-0-минус 1-0		100	плюс 1 и минус 1	0-2.5-5	0-3.0
ЦЛ 9049/6		0-120 0-250 0-450			100 220 380
ЦЛ 9049/7		80-120			100		4-12-20	0-0.5
ЦЛ 9049/8		0-120 0-250 0-450			100 220 380
ЦЛ 9049/9		80-120			100		минус 5-0-плюс 5	0-3.0
ЦЛ 9049/10		0-120 0-250 0-450			100 220 380
ЦЛ 9049/11		80-120	0-плюс 1-0		100	1	0-5				нет
ЦЛ 9049/12		0-120 0-250 0-450			100 220 380
ЦЛ 9049/13		80-120			100		4-20	0-0.5
ЦЛ 9049/14		0-120 0-250 0-450			100 220 380
ЦЛ 9049/15		80-120	0-плюс 1-0-минус 1-0		100	плюс 1 и минус 1	0-2.5-5	0-3.0
ЦЛ 9049/16		0-120 0-250 0-450			100 220 380
ЦЛ 9049/17		80-120			100		4-12-20	0-0.5
ЦЛ 9049/18		0-120 0-250 0-450			100 220 380
ЦЛ 9049/19		80-120			100		минус 5-0-плюс 5	0-3.0
ЦЛ 9049/20		0-120 0-250 0-450			100 220 380
ЦЛ 9049/21		80-120	0-плюс 1-0		100	1	0-5			нет	да
ЦЛ 9049/22		0-120 0-250 0-450			100 220 380
ЦЛ 9049/23		80-120			100		4-20	0-0.5
ЦЛ 9049/24		0-120 0-250 0-450			100 220 380
ЦЛ 9049/25		80-120	0-плюс 1-0-минус 1-0		100	плюс 1 и минус 1	0-2.5-5	0-3.0
ЦЛ 9049/26		0-120 0-250 0-450			100 220 380
ЦЛ 9049/27		80-120			100		4-12-20	0-0.5
ЦЛ 9049/28		0-120 0-250 0-450			100 220 380
ЦЛ 9049/29		80-120			100		минус 5-0-плюс 5	0-3.0
ЦЛ 9049/30		0-120 0-250 0-450			100 220 380
ЦЛ 9049/31		80-120	0-плюс 1-0		100	1	0-5				нет
ЦЛ 9049/32		0-120 1-250 1-450			100 220 380
ЦЛ 9049/33		80-120			100		4-20	0-0.5
ЦЛ 9049/34		0-120 0-250 0-450			100 220 380
ЦЛ 9049/35		80-120	0-плюс 1-0-минус 1-0		100	плюс 1 и минус 1	0-2.5-5	0-3.0
ЦЛ 9049/36		0-120 0-250 0-450			100 220 380
ЦЛ 9049/37		80-120			100		4-12-20	0-0.5
ЦЛ 9049/38		0-120 0-250 0-450			100 220 380
ЦЛ 9049/39		80-120			100		±5	0-3.0
ЦЛ 9049/40		0-120 0-250 0-450			100 220 380
ЦЛ 9049/41		80-120			100		-	-		да	да
ЦЛ 9049/42		0-120 0-250 0-450			100 220 380
ЦЛ 9049/43		80-120			100						нет
ЦЛ 9049/44		0-120 0-250 0-450			100 220 380
ЦЛ 9049/45		80-120			100		-	-		нет	да
ЦЛ 9049/46		0-120 0-250 0-450			100 220 380
ЦЛ 9049/47		80-120			100						нет
ЦЛ 9049/48		0-120 0-250 0-450			100 220 380
Примечание: Диапазоны изменения выходного аналогового сигнала указаны для двух аналоговых выходов, сигнал на одном из них пропорционален измеренной активной, а на другом реактивной мощности. Ктi (Ктu) - коэффициент, равный отношению номинального значения первичного тока (напряжения) измерительного трансформатора к номинальному значению вторичного тока (напряжения) измерительного трансформатора. При непосредственном включении Ктi=Ктu=1.

Цвет индикаторов (без указания в заказе - красный):	зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, %	±0.5
Допускаемый ток, коммутируемый каждым реле, А	0.3
Допускаемое напряжение, коммутируемое каждым реле, В	250
Питание осуществляется по одному из следующих вариантов:
- для ЦЛ 9049/2, ЦЛ 9049/4, ЦЛ 9049/6, ЦЛ 9049/8, ЦЛ 9049/10, ЦЛ 9049/12, ЦЛ 9049/14, ЦЛ 9049/16, ЦЛ 9049/18, ЦЛ 9049/20, ЦЛ 9049/22, ЦЛ 9049/24, ЦЛ 9049/26, ЦЛ 9049/28, ЦЛ 9049/30, ЦЛ 9049/32, ЦЛ 9049/34, ЦЛ 9049/36, ЦЛ 9049/38, ЦЛ 9049/40, ЦЛ 9049/42, ЦЛ 9049/44, ЦЛ 9049/46, ЦЛ 9049/48 осуществляется от источника напряжения переменного тока от 187 до 242 В с номинальным значением 220 В частотой 50 Гц;
- для ЦЛ 9049/1, ЦЛ 9049/3, ЦЛ 9049/5, ЦЛ 9049/7, ЦЛ 9049/9, ЦЛ 9049/11, ЦЛ 9049/13, ЦЛ 9049/15, ЦЛ 9049/17, ЦЛ 9049/19, ЦЛ 9049/21, ЦЛ 9049/23, ЦЛ 9049/25, ЦЛ 9049/27, ЦЛ 9049/29, ЦЛ 9049/31, ЦЛ 9049/33, ЦЛ 9049/35, ЦЛ 9049/37, ЦЛ 9049/39, ЦЛ 9049/41, ЦЛ 9049/43, ЦЛ 9049/45, ЦЛ 9049/47 осуществляется от измерительной цепи напряжением от 80 до 120 В частотой от 45 до 65 Гц.;
Мощность, потребляемая от:
- измерительной цепи, не более:
- для каждой последовательности цепи, В·А	0.2
- для параллельных цепей с питанием от цепи входного сигнала:
- от фаз А и С, В·А	8.0
- для каждой параллельной цепи с питанием от сети переменного тока, В·А	0.5
- источника питания, не более, В·А	8.0
Габаритные размеры, мм	136х104x201
Масса не более, кг	2.5
Диапазон рабочих температур, °C	от -10 до +50

При заказе необходимо указывать тип, модификацию, номинальные значения преобразуемых входных напряжения и тока для измерительных преобразователей, предназначенных для непосредственного включения, или коэффициенты трансформации тока и напряжения Кtu, Кti для измерительных преобразователей, предназначенных для включения через измерительные трансформаторы.
