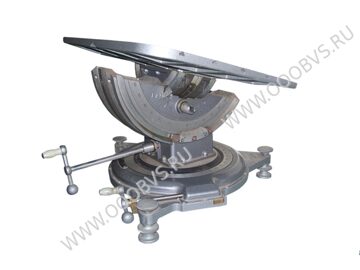

Стол поворотный КПА-5 фото

НАЗНАЧЕНИЕ СТОЛА КПА-5

Поворотный стол КПА-5 предназначен для задания углов поворота проверяемому изделию, укрепленному на его платформе, вокруг трех взаимно перпендикулярных осей (двух горизонтальных и одной вертикальной).
На платформе стола может устанавливаться изделие массой не более 25кг.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КПА-5

Углы поворота:
 - Вокруг вертикальной оси
 - Вокруг горизонтальной оси
 - Вокруг второй горизонтальной оси

не менее ±360º
не менее ±25º
не менее ±45º
Точность установки горизонтального стола (при нулевых показаниях уровней и смещения нулевых делений нониусов и шкал) до ±10
Точность отсчета по нониусам не хуже ±6
Суммарные (общие) угловые люфты стола относительно каждой горизонтальной оси не более 12
Суммарный угловой люфт стола относительно вертикальной оси не более 10
Составляющие величины угловых люфтов,
фиксируемые по составляющим шкалам инониусам
не более 6
Габаритные размеры 428х436х288 мм
Масса поворотного стола не более 21 кг
