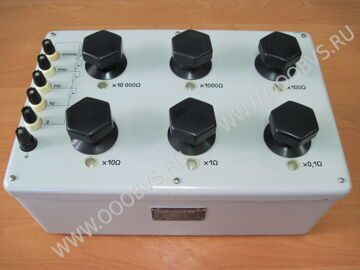

Р327 магазин сопротивления измерительный фото

НАЗНАЧЕНИЕ МАГАЗИНА СОПРОТИВЛЕНИЯ Р327

Магазин сопротивления Р327 предназначен для применения в цепях постоянного тока в качестве переменной меры электрического сопротивления.

Магазин сопротивления Р327 предназначен для работы при температуре окружающего воздуха от 15 до 30°С и относительной влажности до 80%. Нормальная температура эксплуатации 20±1°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Р327

Класс точности 0,01/1,5*10-6
Магазин имеет 6 декад 10 х (10000+1000+100+10+1+0,1) Ом
Номинальная мощность на ступень (при сопротивлении ее от 1 до 104 Ом) 0,1 Вт
Номинальный ток магазина при включении декады 10 х 0,1Ом составляет 0,3 А
Основная погрешность магазина, определяемая при температуре 20±1°С, не превышает значений, вычисленных по формуле: δ = ±[c + d (Rmax/R - 1)] %
где c постоянная 0,01;
Rmax - наибольшее сопротивление магазина, Ом;
R - номинальное значение включенного сопротивления, Ом;
d - постоянная, равная 1,5*10-6
Дополнительная погрешность показаний магазина Р327 от изменения температуры на каждые 5°С в пределах 15-30°С не превышает допустимого значения основной погрешности
Начальное сопротивление магазина, т.е. сопротивление при установке щеток всех декадных переключателей на нулевые показания, не превышает 0,012 Ом
Вариация начального сопротивления не превышает 0,0012 Ом
Термоконтактная э.д.с. в измерительной цепи ненагруженного магазина Р327 при установленных на нулевые показания щетках переключателей не превышает 1 мкВ
Сопротивление изоляции между электрической цепью и корпусом магазина не менее 1010 Ом при напряжении не выше испытательного 2 кВ и не ниже 300 В
Рычажные переключатели магазина выдерживают 100000 ходов без каких-либо дефектов
Габаритные размеры магазина Р327 не более 350х235х200 мм
Масса не более 7,5 кг
