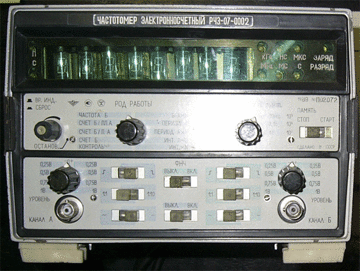

РЧ3-07-0002 частотомер электронно-счетный

Главная » Каталог » Частотомеры » РЧ3-07-0002 частотомер электронно-счетный

Частотомер РЧ3-07-0002; РЧ3 07-0002; Ч-3-07-0002; РЧ307-0002; электронно-счетный частотомер РЧ3-07-0002; РЧ3 07-0002; Ч-3-07-0002; РЧ307-0002; купить частотомер РЧ3-07-0002; РЧ3 07-0002; Ч-3-07-0002; РЧ307-0002; цена Ч РЧ3-07-0002; РЧ3 07-0002; Ч-3-07-0002; РЧ307-0002; купить дешевле частотомер РЧ3-07-0002; РЧ3 07-0002; Ч-3-07-0002; РЧ307-0002; купить дешевле РЧ3-07-0002; РЧ3 07-0002; Ч-3-07-0002; РЧ307-0002; технические характеристики РЧ3-07-0002; РЧ3 07-0002; Ч-3-07-0002; РЧ307-0002.


НАЗНАЧЕНИЕ ЧАСТОТОМЕРА РЧ3-07-0002

Частотомер электронно-счетный РЧЗ-07-0002 предназначен для:
- измерения частоты синусоидальных и частоты следования импульсных сигналов в диапазоне от 0,1 Гц до 125 МГц;
- измерения периода синусоидальных и периода следования импульсных сигналов в диапазоне от 0,1 мкс до 100 с;
- измерения интервалов времени и длительности импульсов в диапазоне от 0,1 мкс до 104 с;
- измерения отношения частот электрических сигналов в
пределах от 1:1 до 108:1;
- счета числа электрических сигналов от 0.1 Гц до 125 МГц;
- выдачи напряжений кварцованных частот;
- деления частоты входного сигнала;
- выдачи кодированных сигналов результата измерения.
Прибор соответствует ГОСТ 22261-82 в части метрологических характеристик, ГОСТ 22335-85 и может эксплуатироваться в различных условиях.
Прибор может использоваться в различных областях науки и техники при изготовлении и эксплуатации электронной аппаратуры, для измерения и контроля частотно-временных параметров электрических сигналов как в лабораторных, так и в полевых условиях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЧ3-07-0002
Нормальные условия эксплуатации:
- температура окружающей среды (20 ± 5)ºС;
- относительная влажность воздуха (65 ± 15) %;
- атмосферное давление (750 ± 30) мм. рт. ст.
Рабочие условии эксплуатации:
- температура окружающей среды от -10 до +50ºС;
- относительная влажность воздуха до 98% при температуре до +35 °С;
- атмосферное давление (460—800) мм. рт. ст.
Предельные условия эксплуатации:
-  температура окружающей среди от -60 до +65ºС;
- атмосферное давление 460 мм. рт. ст.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧАСТОТОМЕРА РЧ3-07-0002

Измеряет по входу Б - частоту синусоидальных сигналов в диапазоне от 0,1Гц до 10МГц при напряжении 0,025 В-100 В эффективного значения и от 10 МГц до 125 МГц при напряжении 0,05 В-5 В эффективного значения

Измеряет по входу Б - частоту следования импульсных сигналов любой полярности, имеющих не более 2-х экстремальных значений за период в диапазоне от 0,1 Гц до 10 МГц при напряжении входного сигнала от 0,075 В до 150 В и от 10 МГц до 125 МГц при напряжении от 0,15 В до 15 В.

Минимальная длительность импульса

4 нс

Динамический диапазон входных напряжений РЧ3-07-0002 в положении аттенюатора  «1:1»


не менее 25 дБ.

При частоте следования импульсов длительностью от 4нс до 50нс минимальное напряжение входного сигнала


0,15 В

Номинальное значение частоты кварцевого генератора

10 МГц

Относительная погрешность частоты кварцевого генератора прибора при температуре окружающей среды 20ºС±5°С за 12 месяцев.


±5∙10-7

Напряжение входного сигнала:
- эффективного значения для сигналов синусоидальной формы;
- для сигналов импульсной формы.


0,025 В – 100 В
0,075 В – 150 В

Выдача сигналов кварцованных частот

0,1Гц; 1Гц; 10Гц; 100Гц; 1кГц, 10кГц, 100кГц; 1МГц

Прибор имеет режим запуска автоматический, ручной, а также внешний, осуществляемый импульсом положительной полярности с параметрами:
- амплитуда импульсов - в пределах
- длительность импульса
- длительность переднего фронта



2 В - 10 В
не менее 1 мкс
не более 0,1 мкс

Потребляемая мощность

25 В·А

Габаритные размеры

145Х198Х258 мм

Масса РЧ3-07-0002 без аккумуляторов к блоку питания

не более 4,4 кг

Масса РЧ3-07-0002 с аккумуляторами к блоку питания

не более 6,2 кг
