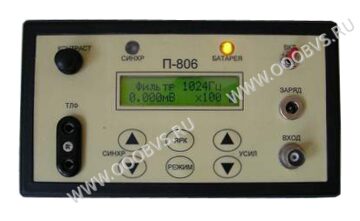

Приемник П-806 фото

НАЗНАЧЕНИЕ ПРИЕМНИКА П-806

Приемник П-806 предназначен:
- для поиска трассы, мест повреждения межфазной изоляции и глубины залегания высоковольтных силовых кабелей индукционным методом;

- для поиска мест повреждения высоковольтных силовых кабелей акустическим методом.
- для обнаружения мест утечки изоляции подземных кабелей электроснабжения, не имеющих металлической оболочки, потенциальным методом с помощью бесконтактных потенциальных датчиков.

При поиске индукционным методом приемник должен эксплуатироваться совместно с дополнительным генератором непрерывных колебаний любой формы частотой 1024 ± 2 Гц и 2048±4 Гц, обеспечивающим в диапазоне нагрузок от 0,5 до 200 Ом выходную мощность не менее 200 Вт (например, ГЗЧ-1000, ГЗЧ-2500).

При поиске акустическим методом приемник должен эксплуатироваться совместно с дополнительным генератором мощных импульсов напряжением 5-10 кВ и энергией в импульсе 150 - 1000 Дж, следующих с интервалом в несколько секунд (например, ГАУВ-5).

УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРИЕМНИКА П-806

Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от минус 20 до +40°С, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.
ПРИМЕЧАНИЕ. Нижняя граница рабочей температуры определяется работоспособностью при этой температуре источника питания и жидкокристаллического дисплея.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ П-806

Частоты настройки

1024 ±2 и 2048±4 Гц

Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ

не более 50 мкА/м

Нагрузка - головные телефоны сопротивлением

16 - 100 Ом

Источник питания

4 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,8 А-ч

Номинальное напряжение питания

5 В

Потребляемый ток

30 – 130 мА

Продолжительность работы без подзарядки

15 – 50 часов

Габариты П-806

180х100х90

Масса П-806

Не более 0,6 кг

Полоса пропускания в различных режимах работы приведены в таблице

Режим

Полоса пропускания
по уровню -3 дБ, Гц

Полоса пропускания
по уровню -20 дБ, Гц

1024 Гц

9+1

10+2

2048 Гц

10+2

12+4

АКУСТ

100-1200
